一、產品簡介

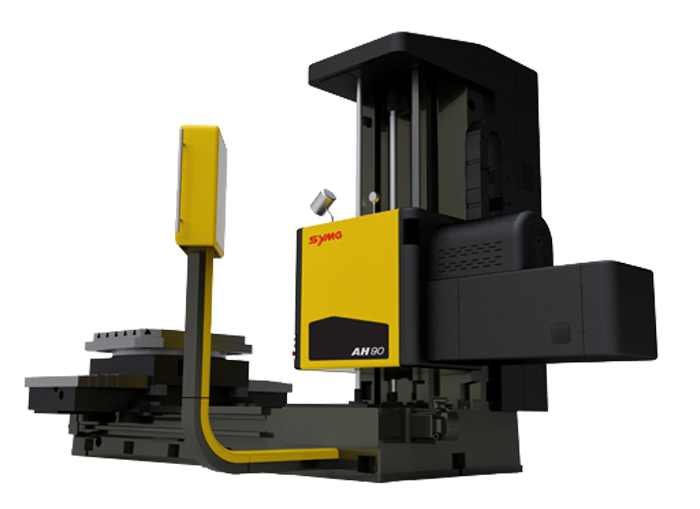

AH90系列自動銑鏜床是沈陽機床股份有限公司中捷鉆鏜床廠針對國內外機械制造行業的發展形勢，對機床市場進行分析、研究后，精心開發的一款新產品。AH90其工作性能以鏜、銑為主，也可進行鉆孔、擴孔、鉸孔、锪平面等多種工序加工；特別適宜多孔系、孔距要求較精確的箱型零件。機床采用Megmeet操作系統，簡單、快捷地實現機床的自動化操作。
AH90系列自動銑鏜床可廣泛應用于國防軍工、航空航天、船舶、冶金、鐵路機車車輛、汽車制造、工程機械、風能發電、礦山機械、紡織、印刷、輕工、機床制造等行業，是加工箱體類零件尤其是具有規則孔類零件的高性價比設備。
二、技術參數
| 規格參數 | 單位 | AH90 | |
| 主軸直徑 | mm | φ90 | |
| 主電機功率 | kW | 11 | |
| 主軸最大扭矩 | Nm | 820 | |
| 主軸可承受最大軸向抗力 | N | 8200 | |
| 主軸內孔錐度 | ISO7:24 No40 | ||
| 工作臺行程 | 縱向（Z軸） | mm | 1000 |
| 橫向（X軸） | mm | 900 | |
| 主軸中心線距工作臺面距離 | 最大（Y向） | mm | 900 |
| 最?。╕向） | mm | 0 | |
| 主軸最大行程（W軸） | mm | 600 | |
| 工作臺可承受最大重量 | kg | 2500 | |
| 主軸轉速范圍 | rpm | 8-1000 | |
| 工作臺工作面積(長x寬) | mm x mm | 1000x900 | |
| 主軸箱,工作臺縱,橫向快速移動速度 | mm/min | 2500 | |
| 工作臺快速回轉速度 | rpm | 1 | |
| 主軸，主軸箱,工作臺縱，橫向進給范圍 | mm/min | 0.33-2000 | |
| 測量系統讀數精度 | mm | 0.005 | |
| 點到點定位精度（X/Y/Z/W） | mm | ±0.02/300 | |
| 鏜孔表面粗糙度 | μ | 3.2-1.6 | |
| 電氣容量 | KVA | 25 | |
| 機床外形尺寸(長x寬x高) | mmxmmxmm | 5400 x 2960 x 3100 | |
| 機床重量(約) | kg | 14500 | |
| 規范 |
鏜孔直徑φ50-φ200mm; 鏜刀刀尖距主軸原始位置<=350mm |
||
| 電氣系統 | Megmeet系統 | ||
|
|
