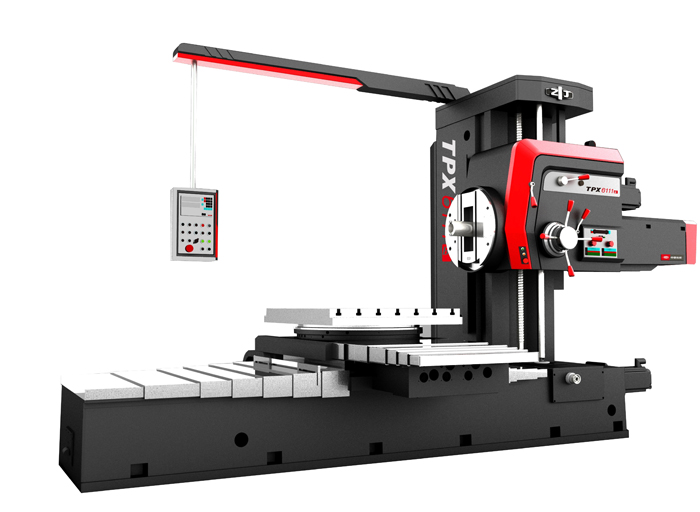

機床簡介：
本系列機床工作性能以鏜、銑為主，也可進行鉆孔、擴孔、鉸孔锪平面等多種工序加工；特別適宜多孔系，孔距要求較精確的箱型零件；帶有固定平旋盤，平旋盤上的滑塊可徑向進給，能加工較大尺寸的孔，車外圓、平面、切槽等。
本機床可廣泛應用于國防軍工、航空航天、船舶、冶金、鐵路機車車輛、汽車制造、工程機械、風能發電、礦山機械、紡織、印刷、輕工、機床制造等行業，是加工箱體類零件的關鍵設備。
機床技術參數
|
型 號
參 數
|
單位
|
TPX6111B
（可加高立柱)
|
TPX6111B/2
|
TPX6111B/3
|
|||||
|
主軸直徑
|
mm
|
φ110
|
|||||||
|
主軸最大扭轉力矩
|
Nm
|
1225
|
|||||||
|
平旋盤最大扭轉力矩
|
Nm
|
1960
|
|||||||
|
主軸可承受最大軸向抗力
|
N
|
12250
|
|||||||
|
主軸內孔錐度
|
|
莫氏6號(特供7:24,50#)
|
|||||||
|
工作臺行程
|
縱向
|
mm
|
1400（不帶后立柱）
|
||||||
|
橫向
|
mm
|
900
|
1250
|
1600
|
|||||
|
主軸中心線距 工作臺面距離
|
最大
|
mm
|
900
（可加高立柱1200）
|
900
|
1200
|
||||
|
最小
|
mm
|
0
|
|||||||
|
主軸最大行程
|
mm
|
600
|
|||||||
|
平旋盤徑向刀架最大行程
|
mm
|
180
|
|||||||
|
工作臺可承受最大重量
|
kg
|
5000
|
5000
|
5000
|
|||||
|
主軸轉速級數
|
|
22
|
|||||||
|
主軸轉速范圍
|
rpm
|
8-1000
|
|||||||
|
平旋盤轉速級數
|
|
18
|
|||||||
|
平旋盤轉速范圍
|
rpm
|
4-200
|
|||||||
|
工作臺工作面積(長x寬)
|
mm
|
1100X960
|
1100X960
|
1250X1100
|
|||||
|
主軸,主軸箱,工作臺
縱,橫向快速移動速度
|
mm/min
|
2500
|
|||||||
|
工作臺快速回轉速度
|
rpm
|
1
|
|||||||
|
主軸每轉主軸,主軸箱,
工作臺進給量級數
|
|
在主軸高低速檔各18級
|
|||||||
|
平旋盤每轉,平旋盤滑塊,主軸箱,
工作臺縱橫向進給級數
|
|
18
|
|||||||
|
平旋盤每轉,平旋盤滑塊,主軸箱,
工作臺縱橫向進給范圍
|
mm
|
0.08-12
|
|||||||
|
型 號
參 數
|
單位
|
TPX6111B
（可加高立柱)
|
TPX6111B/2
|
TPX6111B/3
|
|||||
|
主軸每轉主軸,主軸箱,工作臺縱橫向進給量范圍
|
主軸在 8-400r/min時
|
mm
|
0.04-6
|
||||||
|
主軸在500-1000r/min時
|
mm
|
0.01-1.88
|
|||||||
|
測量系統
讀數精度
|
公制
|
mm
|
0.005
|
||||||
|
機床外形尺寸(長x寬x高)
|
mmxmmxmm
|
4910x2454x2750
|
4930x2870x2750
|
5028x3359x3079
|
|||||
|
機床總功率
|
KW
|
15
|
|||||||
|
鏜孔精度
|
|
IT7
|
|||||||
|
鏜孔表面粗糙度
|
μ
|
3.2-1.6
|
|||||||
|
機床重量(約)
|
kg
|
13000
|
14500
|
18000
|
|||||
|
機床總?cè)萘?/span>
|
KVA
|
19
|
19
|
19
|
|||||
2標準型配置、可選配置及附件
|
型 號
|
TPX6111B
|
TPX6111B/2
|
TPX6111B/3
|
|
|
標
準
配
置
|
主軸錐孔
|
莫式6號
|
||
|
數顯
|
X，Y
|
|||
|
X向行程
|
900
|
1250
|
1600
|
|
|
Y向行程
|
900
|
900
|
1200
|
|
|
Z向行程
|
1400
|
|||
|
可
選
配
置
|
7：24 50#主軸
|
特殊需求選配
|
||
|
Z向數顯；
|
特殊需求選配
|
|||
|
后立柱
|
特殊需求選配
|
|||
|
B向數顯
|
特殊需求選配
|
|||
|
|
