一、產品簡介

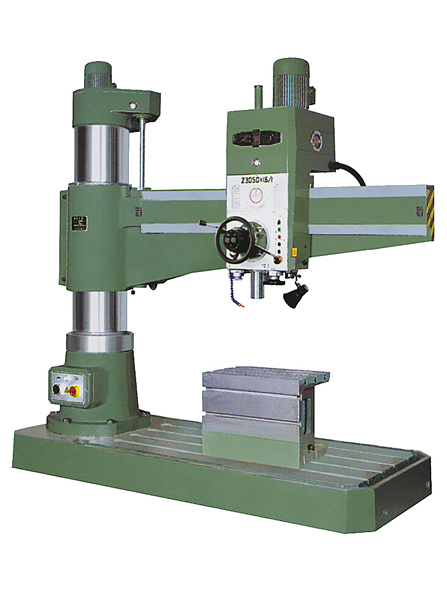

Z3080×25型搖臂鉆床，適用于在大、中型零件上鉆孔、擴孔、鉸孔、锪平面及攻螺紋。在具有工藝裝備的條件下，可以進行鏜孔。
二、主要規格及技術參數
| 產 品 型 號 | Z3080×25 | 單 位 | |
| 最大鉆孔直徑 | 80 | mm | |
| 主軸中心線至立柱母線距離 | 最大 | 2500 | mm |
| 最小 | 500 | mm | |
| 主軸箱水平移動距離 | 2000 | mm | |
| 主軸端面至底座工作面距離 | 最大 | 2000 | mm |
| 最小 | 550 | mm | |
| 搖臂升降距離 | 1000 | mm | |
| 搖臂升降速度 | 0.017 | m/s | |
| 搖臂回轉角度 | ±180 | 度 | |
| 主軸圓錐孔 | 莫氏6號 | ||
| 主軸轉速范圍 | 16-1250 | r/min | |
| 主軸轉速級數 | 16 | 級 | |
| 主軸進給量范圍 | 0.04-3.2 | mm/r | |
| 主軸進給量級數 | 16 | 級 | |
| 主軸行程 | 450 | mm | |
| 刻度盤每轉鉆孔深度 | 151 | mm | |
| 主軸允許最大扭矩 | 1568 | N.M | |
| 主軸允許最大進給抗力 | 35000 | N | |
| 主電機功率 | 7.5 | KW | |
| 搖臂升降電機功率 | 3 | KW | |
| 液壓夾緊電機功率 | 0.75 | KW | |
| 冷卻泵電機功率 | 0.09 | KW | |
| 機床輪廓尺寸（長×寬×高） | 3730×1400×4025 | mm | |
| 機床重量 | 11000 | Kg | |
|
|
