一、機床簡介

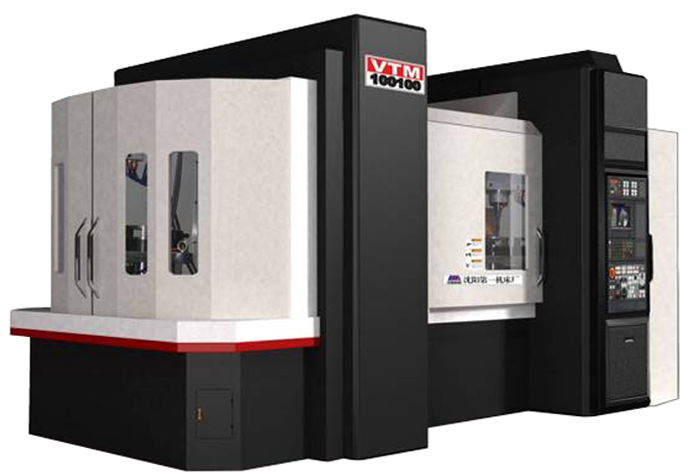

VTM100100立式車銑中心主要是滿足軍工、航天、醫療機械等行業的具有復雜型面和高精度要求的零件加工（如葉輪、葉片、模具、汽車零部件等）。機床通過高轉速、小進給量來有效的進行加工，以保證被加工零件的精度和表面質量。該機床具有車、鏜、銑、鉆、鉸、攻絲等功能，可以實現對零件的完整加工也就是在一臺機床上能加工完成一個零件的所有工序。本機床具有高速、高精度的特點，比較適合中小批量、多品種、高精度的零件加工。
二、機床主要技術參數
主要參數：
| 項 目 | 單 位 | 參 數 | 備 注 | |
| 加工能力 | 工件最大回轉直徑 | mm | 1250 | |
| 工件最大高度 | mm | 1000 | ||
| 最大加工直徑 | mm | 1000 | ||
| 工作臺直徑 | mm | 1250 | ||
| 工作臺T型槽尺寸 | mm | 12-28 | ||
| 工作臺中心孔直徑 | mm | 65 | ||
| 工作臺最大承重 | kg | 3000 | ||
| 行程 | X軸行程(旋轉工作臺前后) | mm | 1325 | |
| Y軸行程(刀具主軸左右) | mm | 1060 | ||
| Z軸行程(刀具主軸上下) | mm | 1050 | ||
| B軸轉角(刀具主軸回轉) | -30°~+120° | |||
| C軸轉角(旋轉工作臺回轉) | 360°（連續） | |||
| B軸旋轉中心到工作臺中心距離（旋轉工作臺在最前端） | mm | 1275 | ||
| B軸旋轉中心到工作臺中心距離（旋轉工作臺在最后端） | mm | -50 | ||
| B軸水平時主軸頭端面到工作臺中心距離（旋轉工作臺在最前端） | mm | 1010 | ||
| B軸旋轉中心到旋轉工作臺端面距離 | mm | 0~1050 | ||
| B軸垂直時刀具主軸端面到工作臺端面距離 | mm | -250~800 | ||
| 快移 | X/Y/Z軸快移速度 | m/min | 50/50/50 | |
| X/Y/Z軸快移加速度 | m/s2 | 6/7/7 | ||
| 旋轉工作臺 | 旋轉工作臺最高轉速 | r/min | 500 | |
| 旋轉工作臺輸出扭矩（連續/30分鐘） | N.m | 1250/1700 | ||
| C軸最高轉速 | r/min | 100 | ||
| C軸最小設定單位 | 0.001° | |||
| 刀具主軸 | 刀具主軸最高轉速 | r/min | 12000 | |
| 刀具接口形式 | CAPTO C6 | |||
| 刀具主軸輸出扭矩（連續/S6） | N.m | 200/300 | ||
| B軸最高轉速 | r/min | 30 | ||
| B軸最小設定單位 | 0.001° | |||
| 刀庫機械手 | 刀柄形式 | CAPTO-C6 | ||
| 最大刀具重量（含刀夾、卡套） | kg | 10 | ||
| 最大刀具長度（含刀夾、卡套） | mm | 500 | ||
| 滿刀最大刀具直徑 | mm | 80 | ||
| 鄰空刀最大刀具直徑 | mm | 125 | ||
| 刀庫裝刀數 | 60 | |||
| 刀對刀換刀時間 | s | 6 | ||
| 交換裝置 | 托盤數量 | 2 | ||
| 交換時間 | s | 25 | ||
| 交換方式 | 伺服轉位 | |||
| 總電源 | 電壓 | V | AC380 | |
| 電壓波動范圍 | －10～＋10% | |||
| 頻率 | Hz | 50±1 | ||
| 總電源功率 | kW | 210 | ||
| 總電源功率所含內容 | 旋轉工作臺主電機（連續/30分鐘） | kW | 44/60（2×44/60） | |
| 刀具主軸電機（連續/40%ED） | kW | 20/31 | ||
| X軸伺服電機 | kW | 24.1 | ||
| Y軸伺服電機 | kW | 44（2×22） | ||
| Z軸伺服電機 | kW | 22（2×11） | ||
| B軸伺服電機 | kW | 8.5 | ||
| 刀庫伺服電機 | kW | 2.5 | ||
| 液壓油泵電機 | kW | 5.5 | ||
| 潤滑泵電機 | kW | 0.18 | ||
| 水冷卻機電機 | kW | 3.3 | ||
| NC單元 | kVA | 0.6 | ||
| 控制板 | kVA | 1 | ||
| 風扇電機日光燈等 | kW | 0.16 | ||
| 排屑器電機 | kW | 4.6 | ||
| 液壓系統壓力（高壓/低壓） | Mpa | 10/5 | ||
| 控制系統 | SIEMENS 840D | |||
| 機床高度 | mm | 4450 | ||
| 機床占地面積 | mm×mm | 4500×11000 | ||
| 機床重量 | kg | 35000 | ||
|
|
