一、機床簡介

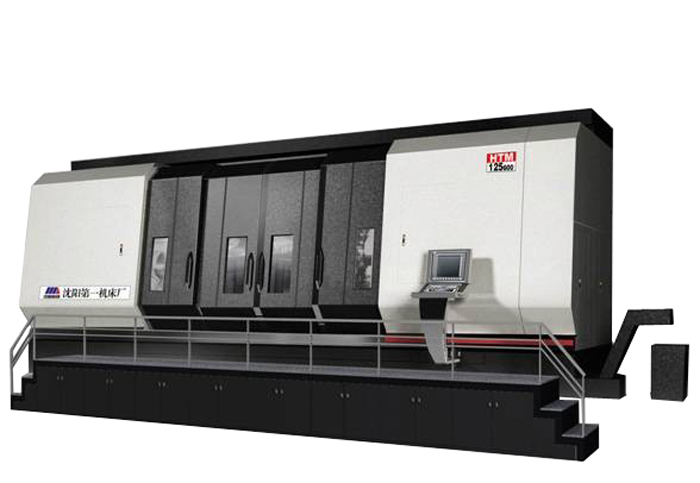

HTM125系列車銑中心主要用于電機轉子、氣輪機轉子、軋輥、曲軸等精度高、工序多、形狀復雜的回轉體的機械加工。五軸四聯動的功能，可以節省工藝裝備、縮短生產準備周期、保證零件加工質量、提高生產效率。整機采用封閉式全防護結構，符合人機工程學的原理，宜人性好，便于操作。與同類機床相比還具有以下特點：
1、機床承重高，可達20000kg；
2、最大切削直徑達1250mm，最大回轉直徑1400mm；
3、主軸輸出扭矩大，達16000Nm；C軸最大輸出扭矩6000Nm；
4、配有雙刀架，右刀架可以裝備最大直徑1500mm的銑刀盤對曲軸進行高效率外銑加工。
二、機床主要技術參數
| 1、加工范圍 |
| 最大加工長度 mm 5000/ 6000/10000 |
| 最大回轉直徑 mm 1400 |
| 最大加工直徑 mm 1250 |
| 機床最大承重 kg 20000 |
| Z軸最大行程 mm 7000/8130/12130 |
| 2、車削主軸 |
| 左右主軸前軸承直徑 mm 300 |
| 左主軸錐孔直徑（大頭） mm 120 |
| 右主軸錐孔直徑（大頭） mm 100 |
|
左右卡盤直徑 mm 1250（四爪手動） 1100（四爪手動） 800 （三爪氣動） 630 （三爪氣動） |
| 右主軸箱頂尖行程 mm 100 |
| 3、車削主軸驅動系統 |
| 左主軸箱驅動功率 100% kW 55 |
| 右主軸箱驅動功率 100% kW 55 |
|
最高轉速 rpm 200(1250卡盤) 300(1100/800/630卡盤) |
| 左主軸最大扭矩 100% Nm 16000 |
| 右主軸最大扭矩 100% Nm 16000 |
| 4、C 軸 |
| 最小編程增量 ° 0.001 |
| 最高轉速 rpm 14.5 |
| 最大扭矩 100% Nm 6000 |
| 制動扭矩 Nm 9000 |
| 5、車銑鏜單元（左刀架） |
| 驅動功率 100% kW 52 |
| 最高轉速 rpm 2800 |
| 主軸最大輸出扭矩100% Nm 2000 |
| X1軸行程 mm -10 —+1320 |
| Y1 軸行程 mm +300 — -500 |
| 主軸錐孔 規格 CAPTO-C8 |
| 主軸前軸承直徑 mm 140 |
| 縱向進給力 (Z 軸) kN 30 |
| 橫向進給力 (X1 軸) kN 31.5 |
| Y1 軸進給力 kN 25 |
| 縱向 (Z 軸) 快速移動 m/min 8 |
| 橫向 (X1軸) 快速移動 m/min 12 |
| Y1 軸快速移動 m/min 12 |
| B 軸快速移動 °/s 30 |
| B 軸轉角 ° -95 — +95 |
| B 軸分度定位 ° 2.5 |
| B 軸任意位置鎖緊扭矩 Nm 1200 |
| B 軸最小可編程增量 ° 0.001 |
| 6、右刀架 |
| 驅動功率 100% kW 78 |
| 最高轉速 rpm 157 |
| 轉速范圍（兩級） rpm 按所配刀具直徑及工藝確定 |
| 主軸最大扭矩100% Nm 10000 |
| X2軸行程 mm 按所配刀具直徑及工藝確定 |
|
Y2 軸行程 mm +250 — -250 (此軸為可選軸) |
| 主軸接口 規格 Ф200止口，手動安裝 |
| 主軸前軸承直徑 mm 160 |
| 橫向進給力 (X2軸) kN 31.5 |
| Y2 軸進給力 kN 25(此軸為可選軸) |
| 橫向 (X2軸) 快速移動 m/min 6 |
| Y2 軸快速移動 m/min 12 |
| 動力軸轉角范圍 ° -90--+90（為可選項) |
| 工作位置角度 ° -90/-+90（為可選項) |
| 7、刀庫（為可選項) |
| 刀位（規格C8） 把 32/60 |
| 最大刀具直徑 - 鄰刀位空 mm 250 |
| 最大刀具直徑 - 鄰刀位滿 mm 125 |
| 最大刀具長度 mm 500 |
| 最大刀具重量 Kg 25 |
| 8、排屑器及冷卻單元 |
| 排屑高度 mm 1600（依安裝方式確定） |
| 冷卻液容量 L 1200 |
| 冷卻系統壓力 bar 10 |
| 冷卻泵流量 L/min 55 |
| 9、控制系統 |
| 西門子控制系統 規格 Sinumerik 840D |
| 10、高壓冷卻液泵（用于槍鉆與旋噴鉆） |
| 冷卻系統壓力 bar 50 |
| 冷卻泵流量 L/min 50 |
| 11、床外形尺寸 |
| 長×寬×高 mm 15800（19800）×6470×4660 |
| 機床總重量 Kg 85000、 90000、100000 |
|
|
