一. 機床簡介

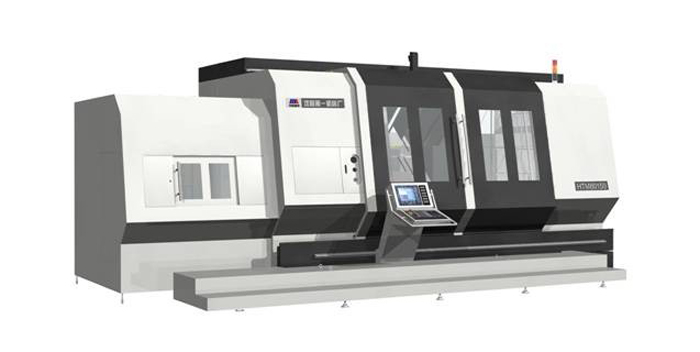

HTM80150車銑加工中心是一種集成了車、銑，鉆、鏜、攻絲等功能于一臺設備上的高柔性機床，可以加工盤類、軸類零件的外圓、內孔、端面、切槽、螺紋以及錐面、圓弧曲面等，對于航空、航天、船舶、軍工以及民用工業中的一些形狀復雜、精度要求高的異形回轉體零件，可在一次裝夾中完成全部或大部分工序的加工，既可保證精度，又可以提高效率、降低成本。尺寸公差為IT6級；粗糙度為Ra1.6;圓度為3.5μ。該機床顯著特點是銑削加工葉片螺旋面、加工偏心零件、銑削斜面等，適用于軍工、航天、航空等加工制造行業的復雜零件的加工。
二. 機床主要技術參數
主要參數：
| 項 目 | 單 位 | 參 數 | 備 注 | |
| 加工能力 | 最大旋徑/滑鞍上旋徑 | mm | Φ900/Φ800 | |
| 最大車削直徑 | mm | Φ800 | ||
| 最大車削長度 | mm | 1500 | ||
| 行程 | X軸行程 | mm | -30/720 | |
| Y軸行程 | mm | -200/+300 | ||
| Z軸行程 | mm | 1700 | ||
| B軸轉角 | -100°~+100° | |||
| C軸轉角 | 360°（連續） | |||
| 尾座行程 | mm | 1200 | ||
| 快移 | X/Y/Z軸快移速度 | m/min | 16/15/20 | |
| 車削主軸 | 主軸頭型號 | A2-11 | ||
| 主軸通孔 | mm | Φ100 | ||
| 主軸最高轉速 | r/min | 2000 | ||
| 主軸額定輸出扭矩 | N.m | 1400 | ||
| 卡盤直徑 | mm | Φ500 | ||
| C軸 | 最高轉速 | r/min | 20 | |
| 額定輸出扭矩 | N.m | 1743 | ||
| 最大夾緊扭矩 | N.m | 10000 | ||
| C軸最小設定單位 | 0.001° | |||
| 尾臺 | 頂尖規格 | MT5 | ||
| 套筒直徑 | mm | Φ200 | ||
| 套筒行程 | mm | 200 | ||
| 頂緊力 | N | 3500-35000 | ||
| 銑削主軸 | 銑削主軸最高轉速 | r/min | 4000 | |
| 銑削主軸功率（額定） | kW | 17 | ||
| 銑削主軸扭矩（額定） | N.m | 324.6 | ||
| 銑削主軸鎖緊扭矩 | N.m | 1000 | 用于安裝刀具車削 | |
| B軸 | B軸功率（額定） | Kw | 2.29 | |
| B軸扭矩（額定） | N.m | 912.5 | 用于插補加工 | |
| B軸鎖緊扭矩 | N.m | 10000 | 用于固定角度加工 | |
| B軸額定轉速 | r/min | 26 | ||
| 刀庫機械手 | 刀柄形式 | CAPTO-C6 | ||
| 最大刀具重量（含刀夾、卡套） | kg | 12 | ||
| 最大刀具長度（含刀夾、卡套） | mm | 300 | ||
| 滿刀/臨空刀狀態最大刀具直徑 | mm | Φ100/Φ120 | ||
| 刀庫裝刀數 | 20/30 | |||
| 刀對刀換刀時間 | s | 5 | 不含延遲時間 | |
| 總電源 | 電壓 | V | AC380 | |
| 電壓波動范圍 | －10～＋10% | |||
| 頻率 | Hz | 50±1 | ||
| 總電源功率 | kW | 175.5 | ||
| 總電源功率所含內容 | 車削主軸電機（連續/40%ED） | kW | 37/56 | |
| 刀具主軸電機（連續/40%ED） | kW | 17/25 | ||
| X軸伺服電機 | kW | 4.87 | ||
| Y軸伺服電機 | kW | 4.87 | ||
| Z軸伺服電機 | kW | 9.7 | ||
| B軸伺服電機 | kW | 2.29 | ||
| Cf軸伺服電機 | kW | 4.6 | ||
| 機械手伺服電機 | kW | 2.3 | ||
| 機械手移動伺服電機 | kW | 3.3 | ||
| 刀庫伺服電機 | kW | 4.8 | ||
| 液壓油泵電機 | kW | 7.5 | ||
| 潤滑泵電機 | kW | 0.02 | 3 | |
| 排屑器電機 | kW | 1 | ||
| 外冷電機 | kW | 4 | ||
| 高壓內冷電機 | kW | 15 | ||
| NC單元 | kVA | 0.6 | ||
| 控制板 | kVA | 1 | ||
| 風扇電機日光燈等 | kW | 0.16 | ||
| 液壓系統壓力（高壓/低壓） | Mpa | 12/6.3 | ||
| 控制系統 | SIEMENS 840D | |||
| 機床高度 | mm | 3700 | ||
| 機床占地面積 | mm×mm | 11200X6000 | ||
| 機床重量 | kg | 34000 | ||
|
|
