一. 機床簡介

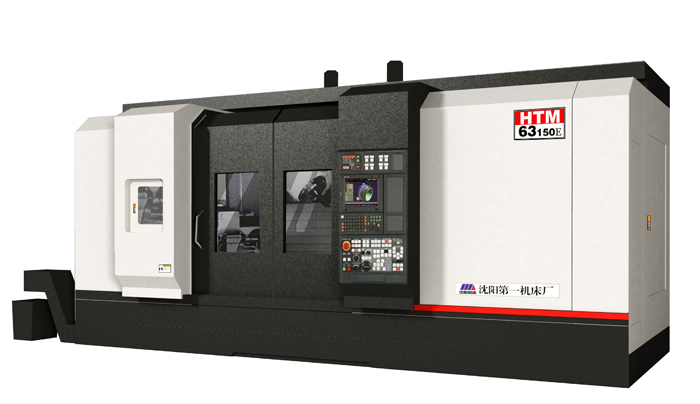

HTM63150臥式車銑加工中心能進行五軸聯動加工，不僅能進行車削、銑削、鉆削、鏜削等多工序的復合加工，利用多軸聯動功能還可完成零件傾斜部位及復雜空間曲面的加工。
與同類機床相比，具有以下特點：
1、車銑復合電主軸最高轉速達到12000r/min；
2、左右車削電主軸最高轉速達到3200r/min；
3、X/Y/Z軸快移速度達到50/50/50m/min；
4、力矩電機無間隙直接驅動B軸。
二. 機床主要技術參數
主要參數：
| 項目 | 單 位 | 數 值 | 備注 |
| 基本規格參數： | |||
| 床身上最大回轉直徑 | mm | 700 | 配置下位刀架時為580 |
| 最大加工直徑 | mm | 630 | 下位刀架最大加工直徑420 |
| 最大車削長度 | mm | 1500 | |
| X1軸行程 | mm | 750 | 銑削主軸垂直運動方向 |
| Y軸行程 | mm | ±210 | 銑削主軸水平面內前進后退運動方向 |
| Z1軸行程 | mm | 1850 | 銑削主軸水平面內左右進給運動方向 |
| X2軸行程 | mm | 230 | 下位刀架沿工件徑向方向運動 |
| Z2軸行程 | mm | 1550 | 下位刀架沿工件軸線方向運動 |
| Z3軸行程 | mm | 1500 | 第二車削主軸沿工件軸線方向運動(抓取工件) |
| B軸轉角 | ° | ±120 | |
| C1軸轉角 | ° | 360 | 第一車削主軸C軸功能 |
| 承重 | kg | 1500 | 卡盤-頂尖系統 |
| 車削主軸（主傳動）參數： | |||
| 車削主軸功率（額定） | kW | 64.4 | |
| 車削主軸功率（40%ED） | kW | 80 | |
| 車削主軸扭矩（額定） | N.m | 820 | |
| 車削主軸扭矩（40%ED） | N.m | 1110 | |
| 車削主軸最高轉速 | r/min | 3200 | 安裝φ315以下規格三爪液壓卡盤 |
| 車削主軸前軸承直徑 | mm | 160 | |
| 車削主軸通孔直徑 | mm | 95 | |
| 車削主軸頭型號 | A2-8 | ||
| 卡盤直徑 | mm | 315 | 254、380可選 |
| C1軸最小編程增量 | ° | 0.001 | |
| 銑削主軸（刀具主軸）參數： | |||
| 銑削主軸功率（額定） | kW | 54 | |
| 銑削主軸功率（40%ED） | kW | 64 | |
| 銑削主軸扭矩（額定） | N.m | 136 | |
| 銑削主軸扭矩（40%ED） | N.m | 190 | |
| 銑削主軸鎖緊扭矩 | N.m | 1000 | 用于安裝車削刀具 |
| 銑削主軸最高轉速 | r/min | 10000 | |
| B軸參數： | |||
| B軸功率（額定） | kW | 7.9 | |
| B軸扭矩（額定） | N.m | 1200 | 用于插補加工 |
| B軸扭矩（最大） | N.m | 2120 | |
| B軸鎖緊扭矩 | N.m | 4000 | 用于固定角度加工 |
| B軸額定轉速 | r/min | 50 | |
| 最小編程增量 | 0.001 | ||
| 尾座參數： | |||
| 尾座套筒直徑 | mm | 160 | |
| 尾座套筒行程 | mm | 200 | |
| 頂尖規格 | MT5 | ||
| 伺服進給軸參數： | |||
| X1軸伺服電機扭矩 | N.m | 37 | |
| X1軸伺服電機功率 | kW | 11.6 | 雙驅動 |
| X1軸切削進給速度 | m/min | 0-8 | |
| X1軸快移速度 | m/min | 50 | |
| Y軸伺服電機扭矩 | N.m | 14.7 | |
| Y軸伺服電機功率 | kW | 4.6 | |
| Y軸切削進給速度 | m/min | 0-8 | |
| Y軸快移速度 | m/min | 50 | |
| Z1軸伺服電機扭矩 | N.m | 74 | |
| Z1軸伺服電機功率 | kW | 15.5 | |
| Z1軸切削進給速度 | m/min | 0-8 | |
| Z1軸快移速度 | m/min | 50 | |
| X2軸伺服電機扭矩 | N.m | 7.3 | |
| X2軸伺服電機功率 | kW | 2.29 | |
| X2軸切削進給速度 | m/min | 0-5 | |
| X2軸快移速度 | m/min | 32 | |
| Z2軸伺服電機扭矩 | N.m | 7.3 | |
| Z2軸伺服電機功率 | kW | 2.29 | |
| Z2軸切削進給速度 | m/min | 0-5 | |
| Z2軸快移速度 | m/min | 32 | |
| Z3軸伺服電機扭矩 | N.m | 16.9 | |
| Z3軸伺服電機功率 | kW | 3.5 | |
| Z3軸快移速度 | m/min | 20 | |
| 各進給軸最小編程增量 | mm | 0.001 | |
| 機床其它配置參數: | |||
| 刀具存儲能力 | 把 | 40 | 標準鏈式刀庫,60、80可選 |
| 最大刀具長度 | mm | 350 | 放置于鏈式刀庫上的刀具 |
| 最大刀具直徑 | mm | f80/f160 |
滿刀/空位 放置于鏈式刀庫上的刀具 |
| 最大刀具重量 | kg | 10 | 放置于鏈式刀庫上的刀具 |
| 刀具接口形式 | CAPTO C6 | HSK63A可選 | |
| 刀具存儲能力 | 把 | 12 | 選配下位動力刀架 |
| 最大刀具長度 | mm | 120 | 安裝在下位動力刀架上的刀具 |
| 最大刀具安裝尺寸 | mm | □25×25；f40 | 安裝在下位動力刀架上的刀具 |
| 相鄰工位換刀時間 | s | 0.58 | 安裝在下位動力刀架上的刀具 |
| 動力刀具最高轉速 | r/min | 4000 | 安裝在下位動力刀架上的刀具 |
| 動力頭鉆孔直徑 | mm | 20 | 安裝在下位動力刀架上的刀具 |
| 動力頭攻絲直徑 | mm | M16 | 安裝在下位動力刀架上的刀具 |
| 最大棒銑刀直徑 | mm | 25 | 安裝在下位動力刀架上的刀具 |
| 最大端銑刀直徑 | mm | 50 | 安裝在下位動力刀架上的刀具 |
| 冷卻液容量 | L | 600 | |
| 外冷卻泵壓力 | bar | 5 | |
| 外冷卻泵流量 | L/min | 60 | |
| 內冷卻泵壓力 | bar | 50 | |
| 內冷卻泵流量 | L/min | 27 | |
| 機床外形尺寸： | |||
| 機床總長度 | mm | 6450 | 未包括輔助設備 |
| 機床總寬度 | mm | 2900 | |
| 機床總高度 | mm | 3300 | |
|
|
