一. 機床簡介

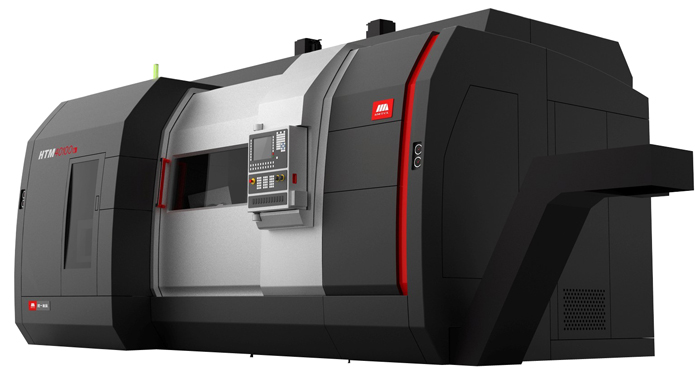

HTM40100h臥式車銑加工中心能進行五軸聯動加工，不僅能進行車削、銑削、鉆削、鏜削等多工序的復合加工，利用多軸聯動功能還可完成零件傾斜部位及復雜空間曲面的加工。
與同類機床相比，具有以下特點：
1、車銑復合電主軸最高轉速達到15000r/min；
2、車削電主軸最高轉速達到5000r/min；
3、X/Y/Z軸快移速度達到30/30/30m/min；
4、力矩電機無間隙直接驅動B軸。
二. 機床主要技術參數及加工范圍
主要參數：
| 項目 | 單 位 | 規格 | 備注 | |
| 基本規格參數： | ||||
| 床身上最大回轉直徑 | mm | 600 | ||
| 最大加工直徑 | mm | 400 | ||
| 最大車削長度 | mm | 1150 | ||
| X軸行程 | mm | 520 | 銑削主軸垂直運動方向 | |
| Y軸行程 | mm | -100/+100 | 銑削主軸水平面內前進后退運動方向 | |
| Z軸行程 | mm | 1400 | 銑削主軸水平面內左右進給運動方向 | |
| B軸轉角 | ° | -120- +120 | ||
| 車削主軸（主傳動）參數： | ||||
| 車削主軸功率（額定） | kW | 22 | ||
| 車削主軸扭矩（額定） | N.m | 150 | ||
| 車削主軸最高轉速 | r/min | 5000 | ||
| 車削主軸通孔直徑 | mm | 48 | ||
| 車削主軸頭型號 | A2-6 | |||
| 卡盤直徑 | mm | 215 | ||
| C軸最小編程增量 | ° | 0.001 | ||
| 銑削主軸（刀具主軸）參數： | ||||
| 銑削主軸功率（額定） | kW | 60 | ||
| 銑削主軸扭矩（額定） | N.m | 95.5 | ||
| 銑削主軸鎖緊扭矩 | N.m | 1000 | 用于安裝車削刀具 | |
| 銑削主軸最高轉速 | r/min | 15000 | ||
| B軸參數： | ||||
| B軸功率（額定） | kW | 5.55 | ||
| B軸扭矩（額定） | N.m | 632 | 用于插補加工 | |
| B軸鎖緊扭矩 | N.m | 1200 | 用于固定角度加工 | |
| B軸額定轉速 | r/min | 80 | ||
| 最小編程增量 | ° | 0.001 | ||
| 尾座參數： | ||||
| 尾座套筒直徑 | mm | 125 | ||
| 尾座套筒行程 | mm | 150 | ||
| 頂尖規格 | M5 | |||
| 伺服進給軸參數： | ||||
| X軸快移速度 | m/min | 30 | ||
| Y軸快移速度 | m/min | 30 | ||
| Z軸快移速度 | m/min | 30 | ||
| 各進給軸最小編程增量 | mm | 0.001 | ||
| 機床其它配置參數: | ||||
| 刀具存儲能力 | 把 | 32 | ||
| 最大刀具長度 | mm | 250 | ||
| 最大刀具直徑 | mm | f75 | 相鄰刀具空位時f125 | |
| 最大刀具重量 | kg | 6 | ||
| 刀具接口形式 | CAPTO C5 | |||
|
|
