一. 機床簡介

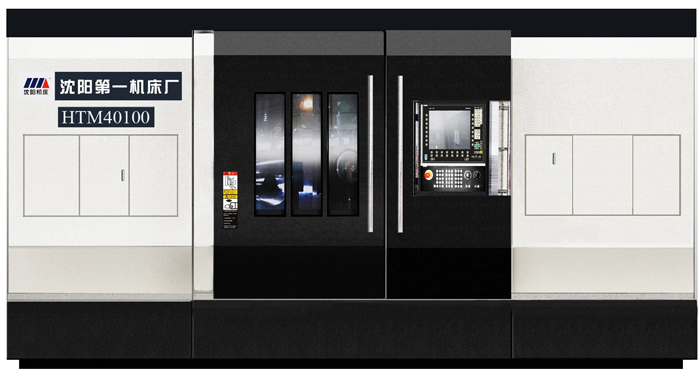

HTM40系列車銑加工中心采用德國SIEMENS-840D數控系統。該車銑中心除了可以加工直線、斜線、圓弧、公、英螺紋、直、錐螺紋、平面螺紋及多頭螺紋外，還可進行銑直、斜面，銑螺旋槽，銑螺紋；鉆直、斜孔等鏜、銑 鉆加工，適合于軍工、航空航天、船舶、運輸?shù)刃袠I(yè)對高精度、形狀復雜的大型回轉體零件加工的要求。
以下是機床型號與系統配置對照表：用戶可根據需要自行選擇
| 機床型號 | 所用系統 |
| HTM40100 | 德國SIEMENS 840D |
| HTM40150 | 德國SIEMENS 840D |
二. 機床主要技術參數
主要參數：
| 項 目 | 單 位 | 參 數 | 備 注 | |
| 加工能力 | 最大旋徑/滑鞍上旋徑 | mm | Φ700/Φ600 | |
| 盤類零件最大車削直徑 | mm | Φ400 | ||
| 軸類零件最大車削長度 | mm | 1000/1500 | ||
| 行程 | X軸行程 | mm | -20/+500 | |
| Y軸行程 | mm | -100/+150 | ||
| Z軸行程 | mm | 1100/1600 | ||
| B軸轉角 | -105°~+105° | |||
| C軸轉角 | 360°（連續） | |||
| 尾臺套筒行程 | mm | 150 | ||
| 快移 | X/Y/Z軸快移速度 | m/min | 16/15/20 | |
| 車削主軸 | 主軸頭型號 | A2-6 | ||
| 主軸通孔直徑 | mm | Φ65 | ||
| 主軸最高轉速 | r/min | 3000 | ||
| 主軸額定輸出扭矩 | N.m | 336 | ||
| 液壓卡盤直徑 | mm | Φ210 | ||
| C軸 | 最高轉速 | r/min | 50 | |
| 額定輸出扭矩 | N.m | 430 | ||
| 最大夾緊扭矩 | N.m | 4000 | ||
| C軸最小進給單位 | 0.001° | |||
| 尾臺 | 尾臺套筒直徑 | mm | Φ125 | |
| 尾臺錐孔 | mm | MT5 | ||
| 銑削主軸 | 銑削主軸最高轉速 | r/min | 4000 | |
| 銑削主軸功率（額定） | kW | 12 | ||
| 銑削主軸功率（40%ED） | kW | 18.5 | ||
| 銑削主軸扭矩（額定） | N.m | 153 | ||
| 銑削主軸扭矩（40%ED） | N.m | 235 | ||
| 銑削主軸鎖緊扭矩 | N.m | 1000 | 用于安裝刀具車削 | |
| B軸 | B軸功率（額定） | Kw | 1.47 | |
| B軸扭矩（額定） | N.m | 538 | 用于插補加工 | |
| B軸鎖緊扭矩 | N.m | 10000 | 用于固定角度加工 | |
| B軸最高轉速 | r/min | 25 | ||
| 刀庫機械手 | 刀柄形式 | CAPTO-C5 | ||
| 最大刀具重量（含刀夾、卡套） | kg | 8 | ||
| 最大刀具長度（含刀夾、卡套） | mm | 280 | ||
| 滿刀/鄰空刀狀態最大刀具直徑 | mm | Φ80/Φ125 | ||
| 刀庫裝刀數 | 20/24 | |||
| 刀對刀換刀時間 | s | 2 | 不含延遲時間 | |
| 總電源 | 電壓 | V | AC380 | |
| 電壓波動范圍 | －10～＋10% | |||
| 頻率 | Hz | 50±1 | ||
| 總電源功率 | kW | 70 | ||
| 總電源功率所含內容 | 車削主軸電機（連續/40%ED） | kW | 22/33 | |
| 動力主軸電機（連續/40%ED） | kW | 12/18.5 | ||
| X軸伺服電機 | kW | 6.1 | ||
| Y軸伺服電機 | kW | 3.3 | ||
| Z軸伺服電機 | kW | 9.7 | ||
| B軸伺服電機 | kW | 1.5 | ||
| Cf軸伺服電機 | kW | 2.3 | ||
| 刀庫伺服電機 | kW | 2.14 | ||
| 液壓油泵電機 | kW | 4 | ||
| 潤滑泵電機 | kW | 0．02 | 3個 | |
| 排屑器抽水電機 | kW | 0.12 | ||
| 冷卻電機 | kW | 4.0 | ||
| 變壓器 | kw | 2.5 | ||
| 液壓系統壓力（高壓/低壓） | Mpa | 15/7 | ||
| 控制系統 | SIEMENS 840D | |||
| 機床高度 | mm | 2750/2900 | ||
| 機床占地面積 | mm×mm |
5080x2770/ 6400x2770 |
||
| 機床重量 | kg | 17000/18000 | ||
|
|
