一. 機床簡介

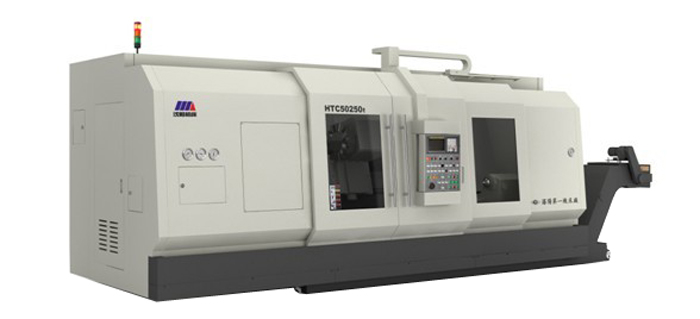

HTC50t系列臥式數控車床能夠加工各種軸類、盤類零件，可以車削各種螺紋、圓弧、圓錐及回轉體的內外曲面，能夠滿足黑色金屬及有色金屬高速切削的速度需求。作為通用型機床，適合煤機、航天、軍工等行業對回轉體類零件進行高效、大批量、高精度的加工。
二. 機床主要技術參數
主要參數：
| 項 目 | 單位 | 規 格 | 備 注 | ||||
| 床身上最大回轉直徑 | mm | Φ700 | |||||
| 滑板上最大回轉直徑 | mm | Φ500 | |||||
| 最大加工盤類零件直徑 | mm | Φ500 | |||||
| 最大加工軸類零件直徑 | mm | Φ500 | |||||
| 最大切削長度 | mm | 1500（1500規格） | 注1 | ||||
| 2500（2500規格） | |||||||
| 主軸端部型式及代號 | A2-8 | ||||||
| A2-11 | 可選配 | ||||||
| 主軸孔直徑 | mm | Φ80 | A2-8 | ||||
| Φ105 | A2-11 | ||||||
| 最大通過棒料直徑 | mm | Φ65 | A2-8 | ||||
| 主軸轉速范圍 | r/min | 30～2000 | 注2 | ||||
|
主軸最大輸出扭矩 (30分鐘額定值) |
Nm | 850 | 注2 | ||||
| 主軸轉速級數 | 無級 | ||||||
|
主電機 輸出功率 |
30分鐘額定值 | kW | 30（主伺服αP50/6000i） | ||||
| 連續額定值 | kW | 22 | |||||
| 標準卡盤 | 卡盤直徑 | 12” | |||||
| X軸快移速度 | m/min | 12 | |||||
| Z軸快移速度 | m/min | 12 | |||||
| X 軸 行 程 | mm | 270 | |||||
| Z 軸 行 程 | mm | 1600 | 1500規格 | ||||
| 2600 | 2500規格 | ||||||
| 尾座套筒直徑 | mm | 140 | |||||
| 尾座套筒行程 | mm | 150 | |||||
| 尾座主軸錐孔錐度 | 莫氏 | 5# | |||||
| 尾座體行程 | mm | 1400（1500規格） | 拆掉中心架等附件情況下 | ||||
| 2400（2500規格） | |||||||
| 導軌形式 | 滑動導軌 | ||||||
| 刀 架 形 式 | 臥式 12工位 | ||||||
| 刀具尺寸 | 外 圓 刀 | mm | 25×25 | ||||
| 鏜刀桿直徑 | mm | Ф50/Ф40/Ф32/Ф25 | |||||
| 第二主軸主軸端部型式及代號 | A2-5 | ||||||
| 第二主軸主軸孔直徑 | Φ38 | ||||||
| 第二主軸卡盤 | 卡盤直徑 | inch | 82 | ||||
| 最大承重 | 盤 類 件 | kg | 200(含卡盤等機床附件) | ||||
| 軸 類 件 | kg | 800(含卡盤等機床附件) | |||||
| 機床重量 | 總 重 | kg | 18000 | 1500規格 | |||
| 20000 | 2500規格 | ||||||
| 機床外型 | 長×寬×高 | mm | 6100×2900×2760 | ||||
| 5100×2900×2750 | |||||||
|
總 電 源 |
電壓 | V | AC380 | ||||
| 電壓波動范圍 | －10～＋10% | 注4 | |||||
| 頻率 | Hz | 50±1 | |||||
| 總電源功率 | kVA | 45 | |||||
注1：本機床根據所選刀架及卡盤不同能切削的最大長度也不同。此數為標準卡盤參數
注2：主軸轉速是在標準配置（中實卡盤，標準硬爪）下的轉速范圍，當安裝其它配置的卡盤、卡具或主電機時，請注意所選擇的卡盤或卡具的極限轉速。最高轉速是進口軸承的轉速，選用國產軸承時，轉速降低為進口軸承的75%.
注3：刀架轉位時間是標準刀架時間，當安裝其它配置的刀架時，請注意所選刀架的轉位時間。
注4：數控機床對電源要求嚴格。如果用戶電網波動超過±10%，必須增加穩壓裝置，否則數控機床將不能正常工作，甚至出現不可預測的結果。
|
|
