一、機床簡介

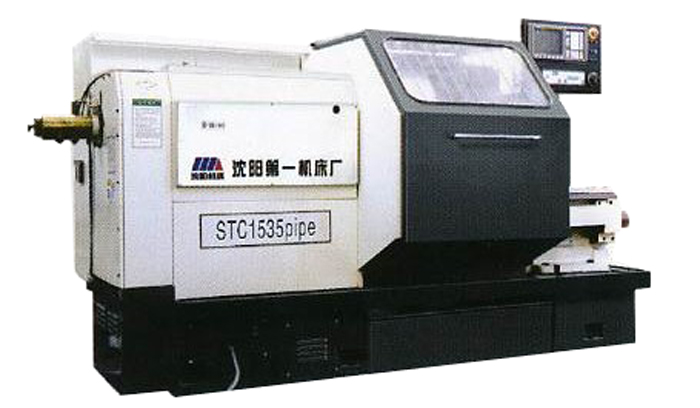

STC1535pc數控管接頭車床適用于鋼廠﹑石油行業加工油管接頭、套管接頭。機床正常加工精度可達IT7、工件表面粗糙度可達Ra1.6。
STC1535pc數控管接頭車床結構可靠，操作方便，卡盤采用液壓翻轉卡盤，一次裝卡完成加工，提高工作效率。
二、機床主要技術參數
| 項目 | 單位 | 規格 | 備注 | ||
| 最大工件直徑 | mm | 73-156 | |||
| 最大工件長度 | mm | 203 | |||
| 主軸轉速級數 | r/min | 無級 90-650 | |||
| 主軸孔徑 | mm | 104 | |||
| 刀架工位 | 4 | ||||
| X軸快移速度 | m/min | 4 | |||
| Z軸快移速度 | m/min | 8 | |||
| X軸進給最小設定單位 | mm | 0.0005 | |||
| Z軸進給最小設定單轉速位 | mm | 0.001 | |||
| 主電機 | 型號 | αiI22/7000 | |||
| 功率 | kW | 22/26 | |||
| 轉速 | r/min | 0～7000 | |||
| 伺服電機 | X軸 | 型號 | αiF12B/3000 | ||
| 轉速 | r/min | 3000 | |||
| 功率 | kW | 3 | |||
| Z軸 | 型號 | αiF22/3000 | |||
| 轉速 | r/min | 4000 | |||
| 功率 | kW | 4 | |||
| 冷卻電泵 | 型號 | YWP-18GADP | |||
| 功率 | W | 90 | |||
| 液壓電機 | 型號 | Y905-4-B5 | |||
| 轉速 | r/min | 1360 | |||
| 功率 | kW | 1.1 | |||
| 電源 | 電壓 | V | 380 | ||
| 頻率 | Hz | 50 | |||
| 機床耗電 | KVA | 40 | |||
| 控制系統 | FUNAC 0i -TD | ||||
|
機床最大外型尺寸 （長×寬×高） |
mm | 3240 × 1663×1740 | |||
| 機床重量 | kg | 4500 | |||
|
|
