一.機床簡介

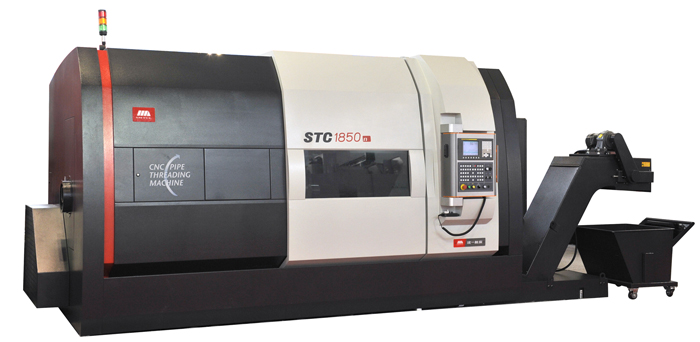

STC1850n數控管螺紋車床主要應用于石油管加工行業，本機床可配西門子802Dsl數控系統或FANUC 0i-TD數控系統。是高效、高精度石油油管套管螺紋數控加工機床。加工靈活，生產效率高。前后卡盤采用自定心氣動卡盤，夾緊可靠、迅速。機床的輔機配備自動翻料及上下料裝置，可實現連續自動加工零件。機床噸位重，整體剛性好。
機床的輔機即料架部分,輔機上下料裝置采用變頻器對減速器及電機控制，根據需要其上下料速度可通過系統進行調節，不受工件規格的改變而影響進退料速度的變化。
輔機具有步進梁翻料機構，步進梁翻料機構在翻進一個毛坯工件的同時將成品工件翻入下料架。輔機具有回轉支承裝置，能夠保證該機構的鋼性。在主機卡盤夾緊工件前，加工件落到回轉支承裝置上，壓緊輪壓緊工件。該裝置可滿足不同規格管子的加工。
二.機床主要技術參數
主要參數
| 項 目 | 單位 | 規 格 | 備 注 | |||
| 床身上最大回轉直徑 | mm | 810 | ||||
| 滑板上最大回轉直徑 | mm | 600 | ||||
| 加工管螺紋直徑范圍 | mm | 2 ″－7″ | ||||
| 油管套管長度范圍 | m | 8．57-14.63 | ||||
| 最大切削螺紋長度 | mm | 150 | ||||
| 最大車削直徑 | mm | 180 | ||||
| 卡盤直徑 | 510 | |||||
| 主軸通孔直徑 | mm | 200 | ||||
| 主軸中心高 | mm | 1160 | ||||
| 主軸轉速范圍 | r/min | 200-700（主伺服） | 注1 | |||
|
主軸最大輸出扭矩 (30分鐘額定值) |
Nm | 1332（802Dsl） | ||||
| 1400 | ★ | |||||
| 主軸轉速級數 | 無級(分II檔) | |||||
|
主電機 輸出功率 |
型號 | 1PH7 184-2NE00-0EA2 | ||||
| 功率 | kW | 40/66 | ||||
| 型號 | αiI30/6000 | ★ | ||||
| 功率 | kW | 30/37 | ||||
| X/Z伺服電機扭矩 | Nm | 23/23 | 西門子 | |||
| 22/30 | ★ | |||||
| X軸快移速度 | m/min | 8（THK絲杠） | ||||
| 8（漢江絲杠） | ★ | |||||
| Z軸快移速度 | m/min | 10（THK絲杠） | ||||
| 10（漢江絲杠） | ★ | |||||
| X軸 行 程 | mm | 280 | ||||
| Z 2軸 行 程 | mm | 500 | ||||
| 刀 架 形 式 | 刀架 8工位 | |||||
| 排屑器形式 | 鏈板式 | |||||
| 機床重量 | 總 重 | kg | 14000 | |||
| 機床外型 | 長×寬×高 | mm | 4566×2588×2630 | |||
|
總 電 源 |
電壓 | V | AC380 | |||
| 電壓波動范圍 | －10～＋10% | 注2 | ||||
| 頻率 | Hz | 50±1 | ||||
| 總電源功率 | kVA | 144 | ||||
|
|
