一. 機床簡介

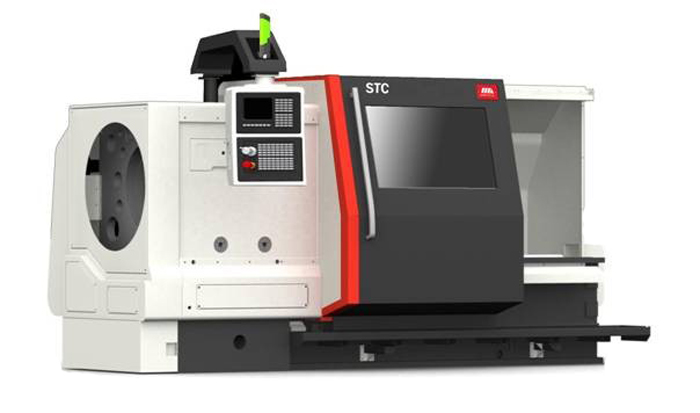

STC34100s機床是FANUC系統控制的管螺紋車床。主要用于管螺紋加工，能切削公制和英制圓柱圓錐管螺紋。此外，本機床也可承擔普通車床的工作。如，車削圓弧錐面，普通螺紋，內外圓柱面等各種型面的軸、盤類零件?？蛇m用于石油部門，冶金部門，化工部門，水電地質部門，加工鉆桿，鉆鋌，套桿，石油套桿，它適用于石油行業中的套管加工，機床正常加工精度可達IT7，工件表面粗糙度可達Ra 1.6μm。
以下是機床型號與系統配置對照表：
| 機床型號 | 所用系統 |
| STC34100s | FANUC 0i-TD |
二. 機床主要技術參數
主要參數
| 項目 | 單位 | 規格 | 備注 | ||||
| 床身上最大回轉直徑 | mm | 900 | |||||
| 最大加工工件長度 | mm | 1000 | |||||
| 最大加工工件直徑 | mm | 340 | |||||
| 主軸中心距導軌面的高度 | mm | 450 | |||||
| 主軸前端孔錐度 | 1:50 | ||||||
| 主軸孔直徑 | mm | 355 | |||||
| 主軸箱 | 主軸轉速范圍 | r/min/Nm | 90~350 | 電動卡盤 | |||
|
主電機 輸出功率 |
kW | 22/26 | 主伺服電機 | ||||
| 卡盤 |
卡盤直徑mm /型式 |
φ780電動三爪卡盤 | |||||
| X軸快移速度 | m/min | 4 | |||||
| Z軸快移速度 | m/min | 8 | |||||
| X軸行程 | mm | 300 | |||||
| Z軸行程 | mm | 1000 | 電動卡盤 | ||||
| 機械尾座 | 尾座套筒直徑 | mm | 100 | 選配 | |||
| 尾座套筒行程 | mm | 250 | |||||
| 尾座套筒錐孔錐度 | 莫氏 | 5# | 選配 | ||||
| 刀架形式 | SLD-260 | 立式四工位 | |||||
| 加工工件范圍 | mm | φ114~φ340 | 電動卡盤 | ||||
|
機床 重量 |
總重 | kg | 8200 | ||||
| 中心高 | 距床身 | mm | 450 | ||||
| 距地面 | mm | 1150 | |||||
|
機床 外型 |
長×寬×高 | mm | 4100×2120×2220 | ||||
|
總 電 源 |
電壓 | V | AC380 | ||||
| 電壓波動范圍 | －15～＋10% | ||||||
| 頻率 | Hz | 50±2 | |||||
| 總電源功率 | kW | 40 | |||||
|
總 電 源 功 率 所 含 內 容 |
主電機 | kW | FANUC αiI22/7000;22kW | ||||
| 主軸箱潤滑電機 | kW | Y802-4 B3型/0.75 | |||||
| 冷卻泵電機 | kW | YWP-18GP/0.120 | |||||
| X軸伺服電機 | kW | αiF 12B/3000；3.0kW | FANUC 0i-TD | ||||
| Z軸伺服電機 | kW | αiF 22/3000；4.0kW | FANUC 0i-TD | ||||
| 其他 | kVA | 0.75 | |||||
| 風扇電機工作燈等 | kW | 0.2 | |||||
| 潤滑泵電機 | kW | 0.75 | |||||
| 電磁泵壓力 | Mpa | 0.1 | |||||
|
|
