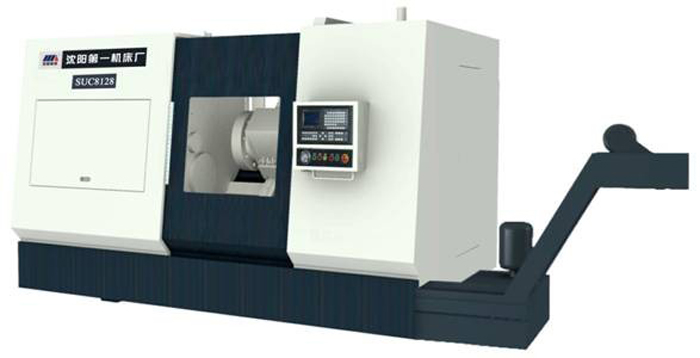

SUC8128數控管螺紋機床主要應用于石油管加工行業，本機床可配西門子840D數控系統或FANUC 0i-TD數控系統。
主要參數
| 項 目 | 單位 | 規 格 | 備 注 | |||
| 床身上最大回轉直徑 | mm | 810 | ||||
| 滑板上最大回轉直徑 | mm | 600 | ||||
| 加工管螺紋直徑范圍 | mm | 2 ″－7″ | ||||
| 油管套管長度范圍 | m | 8-14.5 | ||||
| 最大切削螺紋長度 | mm | 150 | ||||
| 最大車削直徑 | mm | 180 | ||||
| 卡盤直徑 | 510 | |||||
| 主軸通孔直徑 | mm | 200 | ||||
| 主軸中心高 | mm | 1160 | ||||
| 主軸轉速范圍 | r/min | 200-700（主伺服） | 注1 | |||
|
主軸最大輸出扭矩 (30分鐘額定值) |
Nm | 2000（西門子840D） | ||||
| ★ | ||||||
| 主軸轉速級數 | 無級(分II檔) |
|
||||
|
主電機 輸出功率 |
型號 | 1PH7 186-2NE00-0EA2 | ||||
| 功率 | kW | 60/84 | ||||
| 型號 | αiI50/4500 | ★ | ||||
| 功率 | kW | 45/55 | ||||
| X1/Z1/X2/Z2伺服電機扭矩 | Nm | 16/23/23/23 | 西門子 | |||
| X2軸快移速度 | m/min | 8（THK絲杠） | ||||
| 8（漢江絲杠） | ★ | |||||
| Z2軸快移速度 | m/min | 10（THK絲杠） | ||||
| 10（漢江絲杠） | ★ | |||||
| X 1軸 行 程 | mm | 100 | ||||
| Z1 軸 行 程 | mm | 160 | ||||
| X2 軸 行 程 | mm | 280 | ||||
| Z 2軸 行 程 | mm | 600 | ||||
| 刀 架 形 式 | 前刀架 1工位 | |||||
| 后刀架 8工位 | ||||||
| 排屑器形式 | 鏈板式 | |||||
| 機床重量 | 總 重 | kg | 15000 | |||
| 機床外型 | 長×寬×高 | mm | 4566×2588×2630 | |||
|
總 電 源 |
電壓 | V | AC380 | |||
| 電壓波動范圍 | －10～＋10% | 注2 | ||||
| 頻率 | Hz | 50±1 | ||||
| 總電源功率 | kVA | 144 | ||||
|
|
