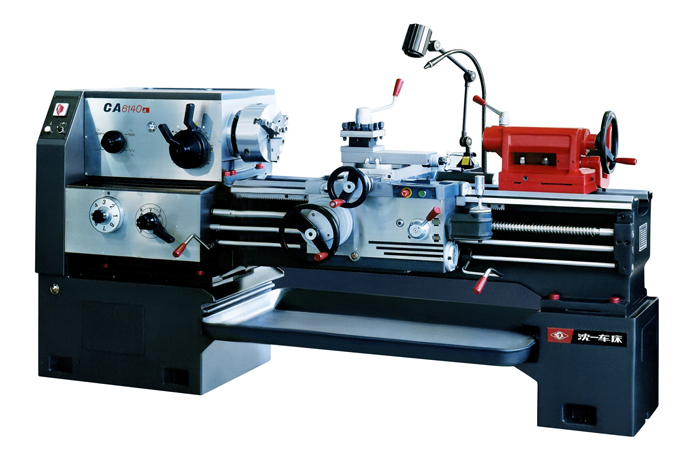

機床型號

CA6140B/A

CA6240B/A

CA6150B/A

CA6250B/A

CA6161B/A

CA6261B/A

床身上最大工件回轉直徑

400mm(15.7″)

500mm(20″)

610mm(24″)

馬鞍內最大回轉直徑

630mm(24.8″)

720mm(28″)

830mm(32.68″)

馬鞍內有效長度

－

210mm(8″)

－

210mm(8″)

－

210mm(8″)

最大工件長度

750mm(29″)；1000mm(40″)；1500mm(60″);2000mm(80″)

最大車削長度

650mm(26″)；900mm(35″)；1400mm(55″);1900mm(75″)

主軸中心至床身平面導軌距離

205mm (8″)

250mm (10″)

305mm(12″)

刀架上最大工件回轉直徑

210mm (8.3″)

300mm (12″)

370mm(14.5″)

主軸孔前端錐度

1：20    90 mm (3.5″)

主軸轉速

正轉種數

24種

正轉轉速范圍

50Hz： 10－1400 r/min  60Hz：12－1680 r/min

反轉種數

12種

反轉轉速范圍

50Hz： 14－1580 r/min  60Hz：17－1896 r/min

主軸孔徑

80 mm (3.1″)

進給量
(公制車床）

縱向及橫向進給量的種數

各64種

主軸每轉刀架的縱向標準進給量

0.11－1.6 mm/r

主軸每轉刀架的縱向小進給量

0.028－0.11 mm/r

主軸每轉刀架的縱向加大進給量

1.76－6.4 mm/r

進給量

主軸每轉刀架的橫向標準進給量

0.05－0.8mm/r

主軸每轉刀架的橫向小進給量

0.014－0.05mm/r

主軸每轉刀架的橫向加大進給量

0.88－3.2mm/r

項目

機床型號

CA6140B/A

CA6240B/A

CA6150B/A

CA6250B/A

CA6161B/A

CA6261B/A

刀架

縱向的快速移動速度

50Hz：4 m/min     60Hz：4.8 m/min

橫向的快速移動速度

50Hz：2 m/min     60Hz：2.4 m/min

車削螺紋范圍

公制螺紋種數

44種

公制螺紋范圍

1－192 mm

英制螺紋種數

28種

英制螺紋范圍

1/2－24

模數螺紋種數

39種

模數螺紋范圍

0.25－48 mm

徑節螺紋種數

38種

徑節螺紋范圍

1/2－96

下刀架最大行程

320 mm

420 mm

上刀架最大行程

140 mm

刀架轉盤回轉角度

±90°

主軸中心線至刀具支承面距離

26 mm

刀桿截面尺寸

25 mm×25 mm

尾座主軸直徑

75 mm

尾座主軸最大行程

150 mm

尾座主軸孔錐度

莫氏5號

絲杠螺距

12mm

主電機

型號

Y132M－4左

功率

7.5kW

轉速

50Hz：1450 r/ min   60Hz：1740 r/ min

冷卻電泵

型號

AYB－25

功率

90 W

流量

25 L/min

溜板快速運動電機

型號

AOS 5634

功率

250 W

轉速

50Hz：1360 r/ min   60Hz：1630 r/ min

潤滑電機
（帶腳踏用）

型號

AO 5624

功率

120 W

轉速

50Hz：1500 min/r       60Hz：1800 min/r

主傳動三角皮帶

型號

B－2134

B－2235

B－2337

根數

4根

潤滑泵三角帶

型號

Z－1000

根數

1根

項目

機床型號

CA6140B/A

CA6240B/A

CA6150B/A

CA6250B/A

CA6161B/A

CA6261B/A

主機凈重kg

最大工件長度

750mm

1990

2060

2180

1000mm

2070

2140

2260

1500mm

2220

2290

2437

2000mm

2570

2640

2787

輪廓尺寸（長×寬×高）mm

最大工件長度

750mm

2418×1000×1270

2418×1037×1315

2418×1130×1370

1000mm

2668×1000×1270

2668×1037×1315

2668×1130×1370

1500mm

3168×1000×1270

3168×1037×1315

3168×1130×1370

2000mm

3668×1000×1270

3668×1037×1315

3668×1130×1370
