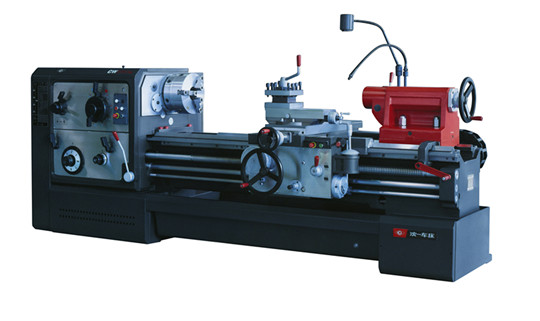

機床簡介： |
|
本機床能承擔各種車削工作，如車削內外圓柱面，圓錐面以及其它旋轉面，車削端面及各種常用螺紋——公制、英制、模數及徑節螺紋以及拉削油槽、鍵槽等工作。在本機床上加工的零件尺寸精度可達到IT6～IT7級，并可獲得較小的表面粗糙度。馬鞍車床，除能完成上述車削工作外，還特別適用于盤類零件和奇型零件的加工。機床根據配置不同，可以具有手動剎車功能、或具有腳踏剎車功能。操縱方便，剎車靈敏、可靠。 主要參數： |
|
項目 |
機床型號 |
||||
|
CW6180B |
CW6180C |
CW6280B |
CW6280C |
||
|
床身上最大工件回轉直徑mm |
800 |
||||
|
馬鞍內最大回轉直徑mm |
|
1000 |
|||
|
馬鞍內有效長度mm |
|
310 |
|||
|
最大工件長度mm |
1500、3000、4000、5000、6000、8000、11000、14000 |
||||
|
最大車削長度mm |
普通床身：1350、2850、 3850、4850、5850、7850、10850、13850 |
||||
|
馬鞍床身：1040、 2540、3540、4540、5540、7540、10540、13540 |
|||||
|
刀架上最大回轉直徑mm |
480 |
||||
|
主軸內孔直徑mm |
104 |
130 |
104 |
130 |
|
|
主軸 |
主軸孔前端錐度mm |
公制120 |
公制140 |
公制120 |
公制140 |
|
頂尖錐度 |
莫氏5號 |
||||
|
級數范圍 |
18種、5.4—720r/min |
||||
|
進給系統 |
縱、橫向進給量種數 |
各64種 |
|||
|
縱向進給量范圍1：1 |
0.1——1.52mm/r |
||||
|
縱向進給量范圍16：1 |
1.6——24.3mm/r |
||||
|
縱向細進給量范圍 |
0.06——0.912mm/r(用交換齒輪) |
||||
|
進給系統 |
床鞍快速移動速度 |
4000mm/min |
|||
|
橫向進給量是縱向進給量 |
1/2倍 |
||||
|
絲杠螺距 |
12mm |
||||
|
公制螺紋有效種類 |
50種 |
||||
|
公制螺紋有效范圍 |
1—240mm |
||||
|
英制螺紋有效種數 |
26種 |
||||
|
英制螺紋有效范圍 |
14---1牙/吋 |
||||
|
模數螺紋有效種數 |
53種 |
||||
|
模數螺紋有效范圍 |
0.5-120mm |
||||
|
徑節螺紋有效種數 |
24種 |
||||
|
徑節螺紋有效范圍 |
28-1牙/吋 |
||||
|
刀架刀架 |
主軸中心線到刀具支撐面的垂直距離 |
33mm |
|||
|
刀具截面尺寸 |
32×32mm |
||||
|
中刀架的回轉角度 |
±90° |
||||
|
下刀架的最大橫向行程 |
500mm |
||||
|
上刀架的最大行程 |
200mm |
||||
|
容許的最大切削力PZ |
21574N |
||||
|
容許的最大進給力PX |
7840N |
||||
|
尾座 |
尾座套筒的直徑 |
100mm |
|||
|
尾座套筒的行程 |
250mm |
||||
|
尾座的錐度 |
莫氏5號 |
||||
|
尾座的橫向移動量 |
土15mm |
||||
|
動力系統 |
主電動機型號 |
Y160M—4—B3 |
|||
|
主電動機功率 |
11kW（15KW按合同） |
||||
|
主電動機轉速 |
1460r/min |
||||
|
快速電動機型號 |
NJ12—4（中間法蘭盤式） |
||||
|
快速電動機功率 |
1.1kW |
||||
|
快速電動機轉速 |
1450r/min |
||||
|
冷卻系統 |
冷卻電泵型號 |
YSB-II-20 |
|||
|
冷卻電泵功率 |
120W |
||||
|
冷卻電泵流量 |
20L/min |
||||
|
操縱及潤滑系統 |
齒輪泵型號 |
（逆時針轉）CB—B6 |
|||
|
齒輪泵排量 |
6ml/r |
||||
|
齒輪泵壓力 |
2.5MPa |
||||
|
齒輪泵轉速 |
1450r/min |
||||
|
|
