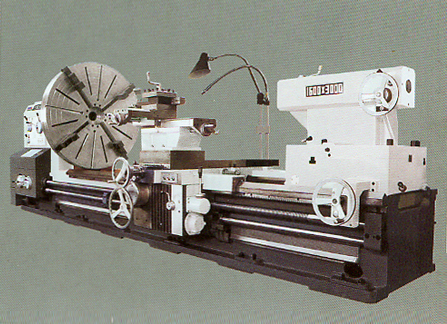

機床簡介：
本機床主要是承擔各種車削工作。能夠車削各種零件的端面、外圓、內孔及公制螺紋、英制螺紋、模數螺紋、徑節螺紋等?？捎蒙系都軉为?dú)機動車削短的錐度。還可用上刀架與縱進給配合機動車削長錐度。此外還可以承擔鉆孔、套料、鏜孔等工藝。機床功率大、剛性強，可以加工各種黑色金屬和有色金屬。
本機床上加工的零件尺寸精度可達到IT7級，并可獲得較小的表面粗糙度數值。
本機床具有手動剎車功能，或具有腳踏剎車功能。操縱方便、剎車靈敏、可靠。
主要參數：
|
項目 |
機床型號 |
|
|
CW61100B |
||
|
床身上最大回轉直徑 |
1000mm(39″) |
|
|
最大工件長度 |
3000 |
|
|
最大車削長度 |
2800 |
|
|
主軸中心至床身平面導軌距離 |
500mm |
|
|
刀架上最大工件回轉直徑 |
610mm(24″) |
|
|
插入主軸孔棒料最大直徑： |
121mm(5″) |
|
|
主軸孔直徑 |
130mm(5″) |
|
|
主軸孔前端錐度 |
公制140 |
|
|
主軸正轉轉速種數 |
21種 |
|
|
主軸反轉轉速種數 |
12種 |
|
|
主軸轉速 |
n⑴正轉 |
3.15—315r/min |
|
反轉 |
3.5—278r/min |
|
|
n⑵正轉 |
2—200r/min |
|
|
反轉 |
2.24—178r/min |
|
|
主軸每轉刀架縱橫向進給量種數 |
56種 |
|
|
進給量 |
主軸每轉刀架縱向進給量 |
0.10—12mm(0.004″—0.473″) |
|
主軸每轉刀架橫向進給量 |
0.05—6mm(0.002″—0.236″)（為縱向的1/2） |
|
|
主軸每轉上刀架進給量 |
0.025—3mm(0.001″—0.118″)（為縱向的1/4） |
|
|
細進給量（特殊掛輪） |
標準進給量的1/2 |
|
|
車削螺紋范圍 |
公制螺紋種數 |
44種 |
|
公制螺紋螺距范圍 |
1~120mm |
|
|
英制螺紋種數 |
31種 |
|
|
英制螺紋每吋牙數范圍 |
24~1/4牙/吋 |
|
|
模數螺紋種數 |
45種 |
|
|
模數螺紋范圍 |
0.5~60mm |
|
|
徑節螺紋種數 |
38 |
|
|
徑節螺紋范圍 |
1/2~56DP |
|
|
英制特殊螺紋（特殊掛輪） |
11.5、19、27牙/吋 |
|
|
刀 架 |
主軸中心至刀具安裝基面的垂直距離 |
48mm |
|
刀桿截面尺寸 |
45mm×45mm |
|
|
刀架回轉角度 |
±90° |
|
|
床鞍的最大行程 |
2950 |
|
|
下刀架的最大橫向行程 |
520mm（20″） |
|
|
上刀架的最大行程 |
300mm（12″） |
|
|
上刀架及下刀架刻度盤每轉一格時刀架的行程 |
0.05mm（0.002″） |
|
|
刀架的縱向快速移動速度 |
3740mm/min |
|
|
刀架的橫向快速移動速度 |
1870mm/min |
|
|
小刀架快速移動速度 |
935mm/min |
|
|
尾座 |
頂尖套筒直徑 |
160mm（6″） |
|
頂尖套筒的最大行程 |
300mm（12″） |
|
|
頂尖套筒錐孔的錐度 |
莫氏圓錐6號 |
|
|
主電機 |
型號 |
Y200L2—6B3 |
|
功率 |
22kW |
|
|
轉速 |
970r/min |
|
|
快速電機 |
型號 |
JC021—2 |
|
功率 |
1.5kW |
|
|
轉速 |
3000 r/min |
|
|
冷卻電泵 |
型號 |
AOB—50 |
|
功率 |
0.12kW |
|
|
流量 |
50 L/min |
|
|
油泵 |
型號 |
CB-B10 |
|
功率 |
120W |
|
|
轉速 |
1450 r/min |
|
|
機床兩頂尖間最大承重量 |
5000kg |
|
|
機床規格 |
3000 |
|
|
機床總長 |
6100 |
|
|
機床寬度 |
2150mm |
|
|
機床高度 |
CW61100B |
1700mm |
|
凈重 |
CW61100B |
10700 |
|
|
