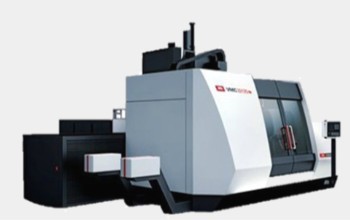

AB擺系列五軸聯動加工中心
機床簡介：
本系列機床可實現五軸聯動加工。主要應用于航空航天、能源、船舶和模具等行業。機床除具有X、Y、Z三個直線進給軸外，還有A、B擺動軸，通過五個坐標軸聯動，實現形狀復雜的異形空間曲面的工序加工，特別適合于航空工業鈦合金、鋁合金等材料的高精、高效加工。
主要參數：
|
項目
|
單位
|
VMC22120u
|
項目
|
單位
|
GMC1230u
|
|
工作臺面積
|
mm
|
2000*800
|
工作臺面積
|
mm
|
1250*1100
|
|
工作臺承重
|
kg
|
4000
|
允許最大荷重
|
kg
|
5000
|
|
工作臺T型槽寬
|
|
22H7
|
主軸錐孔
|
|
HSK100A
|
|
X軸 工作臺左右移動
|
mm
|
2200
|
橫梁行程X
|
mm
|
3700
|
|
Y軸 立柱前后移動
|
mm
|
1200
|
滑枕最大行程Y
|
mm
|
1900
|
|
Z軸 滑板上下移動
|
mm
|
1000
|
滑枕最大行程Z
|
mm
|
650
|
|
A軸（主軸頭繞X軸擺動）
|
|
±40°
|
AC軸
|
|
±40°
|
|
B軸（主軸頭繞Y軸擺動）
|
|
±40°
|
主軸轉速范圍
|
r/min
|
14000
|
|
主軸錐孔
|
|
HSK-100A
|
刀庫容量
|
|
40
|
|
電主軸轉速
|
rpm
|
20-14000
|
主電機功率
|
Kw
|
45/70
|
