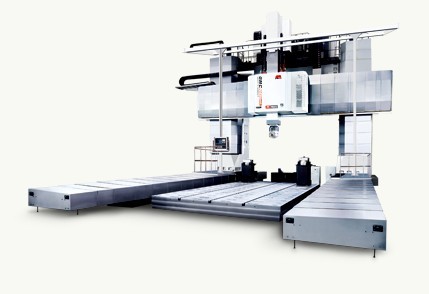

GMCwmh 30/40系列動梁龍門移動式加工中心
機床簡介：
本系列機床主要是針對大型或大型零件加工而開發的重型機床。廣泛應用于機床車輛、國防、發電、船舶、重型、冶金、礦山等領域。通過自動更換各種角度頭實現一次裝夾進行五面加工，達到高效率高精度。由于龍門移動工作臺固定，所以承重量很大，是各行業大件機械加工的關鍵設備。
主要參數：
|
項目
|
單位
|
GMC3080wmh
|
GMC30100wmh
|
GMC4080wmh
|
GMC40100wmh
|
GMC40120wmh
|
|
工作臺尺寸
|
mm
|
3000*8000
|
3000*10000
|
4000*8000
|
4000*10000
|
4000*12000
|
|
工作臺兩立柱間距離
|
mm
|
4500
|
4500
|
5500
|
5500
|
5500
|
|
工作臺承重
|
t/㎡
|
7
|
7
|
7
|
7
|
7
|
|
T型槽寬度
|
mm
|
36
|
36
|
36
|
36
|
36
|
|
龍門框架行程-X軸
|
mm
|
8000+800換頭行程
|
10000+800換頭行程
|
8000+900換頭行程
|
10000+900換頭行程
|
12000+900換頭行程
|
|
滑板最大行程-Y軸
|
mm
|
4600
|
4600
|
5200
|
5200
|
5200
|
|
滑板上下行程-Z軸
|
mm
|
1500
|
1500
|
1500
|
1500
|
1500
|
|
橫梁上下行程-W軸
|
mm
|
2000（2500）
|
2000（2500）
|
2000（2500）
|
2000（2500）
|
2000（2500）
|
|
主軸端面到工作臺面距離
|
mm
|
0-3500
|
0-3500
|
3500（4000）
|
3500（4000）
|
3500（4000）
|
|
轉速范圍（無級）
|
r/min
|
10-2000
|
10-2000
|
5-2000
|
5-2000
|
5-2000
|
