一、機床簡介
立式加工中心主要用于加工板類、盤類件、殼體件、模具等精度高、工序多、形狀復雜的零件，可在一次裝夾中連續完成銑、鉆、擴、鉸、鏜、攻絲及二維三維曲面，斜面的精確加工，加工實現程序化，縮短了生產周期，從而使用戶獲得良好的經濟效益。

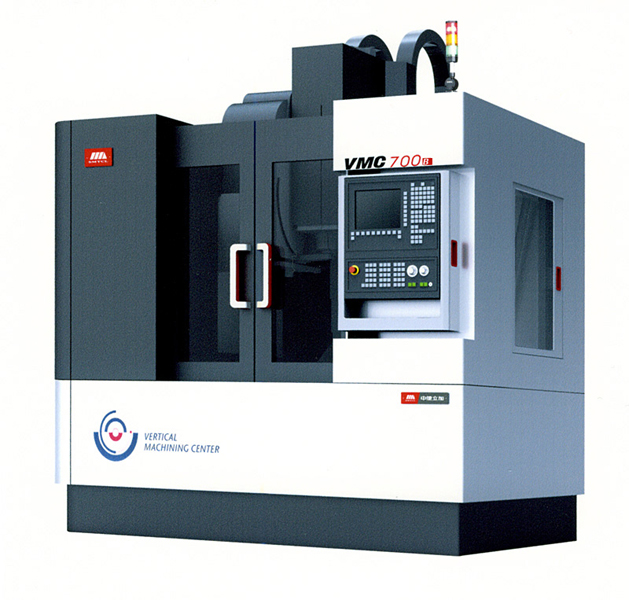

VMC700B立式加工中心采用機電一體化結構，應用三維設計軟件（Pro/E）和有限元分析軟件（Ansys）進行優化設計，使機床結構設計更加合理，解決了傳統設計無法回避的不足。
二．主要規格及技術參數
| 產 品 型 號 | VMC700B | 單位 | |||
| 工作臺 | 工作臺尺寸 | 800×420 | mm | ||
| 允許最大荷重 | 600 | kg | |||
| T形槽尺寸 | 18×3 | mm×個 | |||
|
加工 范圍 |
工作臺最大行程- X軸 | 700 | mm | ||
| 滑座最大行程- Y軸 | 440 | mm | |||
| 主軸最大行程 - Z軸 | 530 | mm | |||
|
主軸端面至 工作臺面距離 |
最大 | 660 | mm | ||
| 最小 | 130 | mm | |||
| 主 軸 | 錐孔 (7:24) | BT40 | |||
| 轉數范圍 | 80～8000 | r/min | |||
| 最大輸出扭矩 | 35.8 | N.m | |||
| 主軸電機功率 | 7.5/11 | kw | |||
| 主軸傳動方式 | 直聯 | ||||
| 主軸中心到導軌基面距離 | 529 | mm | |||
| 刀 具 | 刀柄型號 | MAS403 BT40 | |||
| 拉釘型號 | MAS403 BT40-Ⅰ | ||||
| 進給 | 快速移動 | X軸 | 32 | m/min | |
| Y軸 | 32 | ||||
| Z軸 | 32 | ||||
| 刀庫 | 形式 | 機械手 | |||
| 選刀方式 | 雙向就近選刀 | ||||
| 刀庫容量 | 24 | 把 | |||
| 最大刀具長度 | 240 | mm | |||
| 最大刀具重量 | 7 | kg | |||
| 最大刀盤直徑 | 滿刀 | φ80 | mm | ||
| 相臨空刀 | φ150 | mm | |||
| 換刀時間（刀對刀） | 2.5 | s | |||
|
機床 定位精度 |
JISB6330 | JB/T 8771.4-1998 | |||
| X 軸 | ±0.005/300 | 0.012 | mm | ||
| Y 軸 | ±0.005/300 | 0.012 | mm | ||
| Z 軸 | ±0.005/300 | 0.012 | mm | ||
|
重復 定位精度 |
X 軸 | ±0.003 | 0.008 | mm | |
| Y 軸 | ±0.003 | 0.008 | mm | ||
| Z 軸 | ±0.003 | 0.008 | mm | ||
| 主 機 重 量 | 5600 | kg | |||
| 電氣總?cè)萘? | 18 | KVA | |||
| 機床外形尺寸 | 2400×2050×3000 | mm | |||
|
|
