一、機床簡介
立式加工中心主要用于加工板類、盤類件、殼體件、模具等精度高、工序多、形狀復雜的零件，可在一次裝夾中連續完成銑、鉆、擴、鉸、鏜、攻絲及二維三維曲面，斜面的精確加工，加工實現程序化，縮短了生產周期，從而使用戶獲得良好的經濟效益。

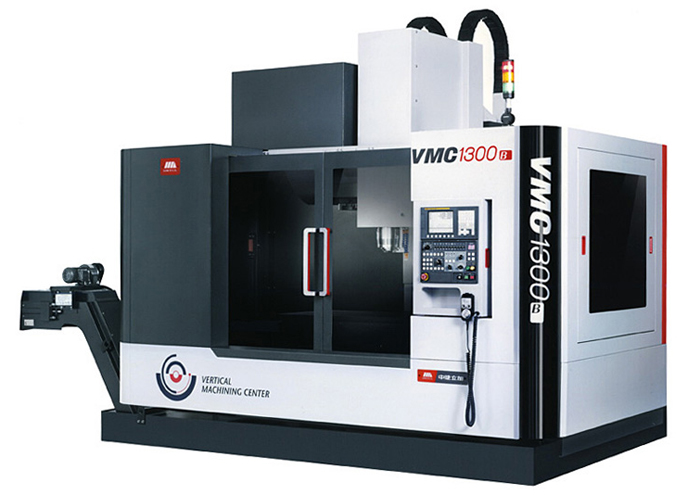

VMC1300B立式加工中心采用機電一體化結構，應用三維設計軟件（Pro/E）和有限元分析軟件（Ansys）進行優化設計，使機床結構設計更加合理，解決了傳統設計無法回避的不足。
二．主要規格及技術參數
| · | VMC1300B | 單位 | ||||
| 工作臺 | 工作臺尺寸 | 1400×700 | mm | |||
| 允許最大荷重 | 1000 | kg | ||||
| T形槽尺寸 | 18×5 | mm×個 | ||||
|
加工 范圍 |
工作臺最大行程- X軸 | 1300 | mm | |||
| 滑座最大行程- Y軸 | 700 | mm | ||||
| 主軸最大行程 - Z軸 | 700 | mm | ||||
|
主軸端面至 工作臺面距離 |
最大 | 850 | mm | |||
| 最小 | 150 | mm | ||||
| 主軸中心到導軌基面距離 | 789 | mm | ||||
| 主 軸 | 錐孔 (7:24) | BT40 | ||||
| 轉數范圍 | 50～8000 | r/min | ||||
| 最大輸出扭矩 | 52.5 | N.m | ||||
| 主軸電機功率 | 11/15 | kw | ||||
| 主軸傳動方式 | 同步齒型帶 | |||||
| 刀 具 | 刀柄型號 | MAS403 BT40 | ||||
| 拉釘型號 | MAS403 BT40-Ⅰ | |||||
| 進給 | 快速移動 | X軸 | 24 | m/min | ||
| Y軸 | 24 | |||||
| Z軸 | 20 | |||||
| 三軸拖動電機功率（X/Y/Z） | 2.5/2.5/2.5 | kw | ||||
| 進給速度 | 1-10000 | mm/min | ||||
| 刀庫 | 刀庫形式 | 機械手 | ||||
| 選刀方式 | 雙向就近選刀 | |||||
| 刀庫容量 | 24 | 把 | ||||
| 最大刀具長度 | 300 | mm | ||||
| 最大刀具重量 | 7 | kg | ||||
|
最大刀盤 直徑 |
滿刀 | φ80 | mm | |||
| 相鄰空刀 | φ150 | mm | ||||
| 換刀時間 | 2.5 | s | ||||
| 定位精度 | JISB6330 | JB/T 8771.4-1998 | ||||
| X 軸 | ±0.005/300 | 0.020 | mm | |||
| Y 軸 | ±0.005/300 | 0.012 | mm | |||
| Z 軸 | ±0.005/300 | 0.012 | mm | |||
| 重復定位精度 | X 軸 | ±0.003 | 0.012 | mm | ||
| Y 軸 | ±0.003 | 0.010 | mm | |||
| Z 軸 | ±0.003 | 0.008 | mm | |||
| 機床重量 | 11000 | kg | ||||
| 電氣總?cè)萘? | 25 | KVA | ||||
| 機床輪廓尺寸 | 3500×3232×3361 | mm | ||||
|
|
