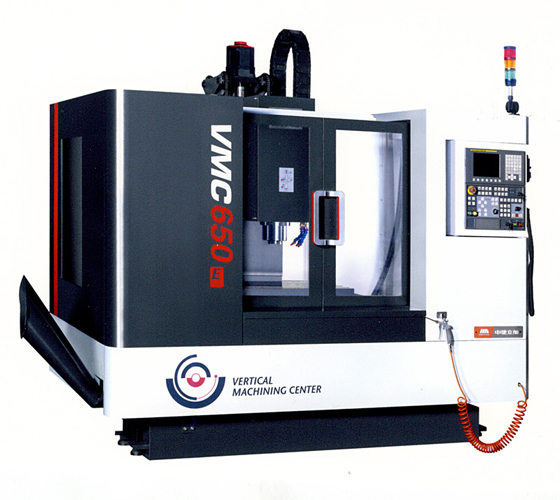

一、機床簡介
立式加工中心主要用于加工板類、盤類件、殼體件、模具等精度高、工序多、形狀復雜的零件，可在一次裝夾中連續完成銑、鉆、擴、鉸、鏜、攻絲及二維三維曲面，斜面的精確加工，加工實現程序化，縮短了生產周期，從而使用戶獲得良好的經濟效益。
二．主要規格及技術參數
| VMC650E | 單位 | |||||
| 工作臺 | 工作臺尺寸 | 900×420 | mm | |||
| 允許最大荷重 | 600 | kg | ||||
| T形槽尺寸 | 18×3 | mm×個 | ||||
|
加工 范圍 |
工作臺最大行程- X軸 | 650 | mm | |||
| 滑座最大行程- Y軸 | 400 | mm | ||||
| 主軸最大行程 - Z軸 | 500 | mm | ||||
|
主軸端面至 工作臺面距離 |
最大 | 630 | mm | |||
| 最小 | 130 | mm | ||||
| 主軸中心到導軌基面距離 | 530 | mm | ||||
| 主 軸 | 錐孔 (7:24) | BT 40 | ||||
| 轉數范圍 | 50～8000 | r/min | ||||
| 最大輸出扭矩 | 35.8 | N.m | ||||
| 主軸電機功率 | 7.5/11 | kw | ||||
| 主軸傳動方式 | 同步齒型帶 | |||||
| 刀 具 | 刀柄型號 | MAS403 BT40 | ||||
| 拉釘型號 | MAS403 BT40-Ⅰ | |||||
| 進給 | 快速移動 | X軸 | 32 | m/min | ||
| Y軸 | 32 | |||||
| Z軸 | 30 | |||||
| 進給速度 | 1-20000 | mm/min | ||||
| 三軸拖動電機功率 | 1.8/2.5/2.5 | kw | ||||
| 刀庫 | 刀庫形式 | 斗笠式 | ||||
| 選刀方式 | 雙向就近選刀 | |||||
| 刀庫容量 | 16 | 把 | ||||
| 最大刀具長度 | 200 | mm | ||||
| 最大刀具重量 | 7 | kg | ||||
|
最大刀盤 直徑 |
滿刀 | φ80 | mm | |||
| 相鄰空刀 | φ125 | mm | ||||
| 換刀時間 | 7 | s | ||||
| 定位精度 | JISB6330 | JB/T 8771.4-1998 | ||||
| X軸 | ±0.005/300 | 0.020 | mm | |||
| Y軸 | ±0.005/300 | 0.015 | mm | |||
| Z軸 | ±0.005/300 | 0.015 | mm | |||
|
重復定 位精度 |
X軸 | ±0.003 | 0.012 | mm | ||
| Y軸 | ±0.003 | 0.010 | mm | |||
| Z軸 | ±0.003 | 0.010 | mm | |||
| 機床重量 | 5000 | kg | ||||
| 電氣總?cè)萘? | 18 | KVA | ||||
| 機床輪廓尺寸 | 2650×2400×2600 | mm | ||||
|
|
