一、機床簡介

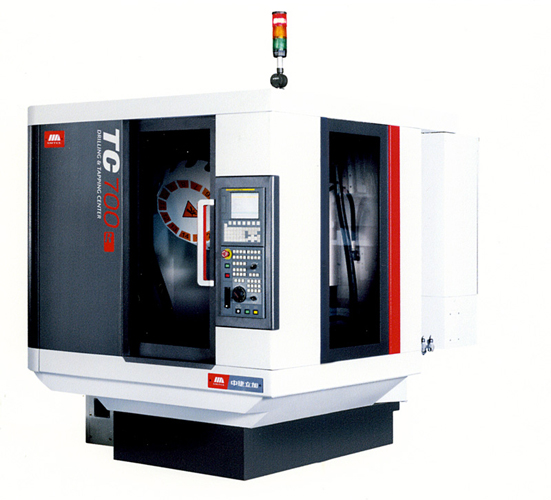

TC700R立式鉆攻中心可進行鉆孔、攻絲和銑削等加工，也可進行連續平滑的曲線加工，具有高速度、高精度和高效率。
二、主要規格及技術參數
| 產 品 型 號 | TC700R | 單位 | ||||
| 工作臺 | 工作臺尺寸 | 850X410 | mm | |||
| 允許最大荷重 | 250 | kg | ||||
| T形槽尺寸(數量×寬) | 3X14 | 個×mm | ||||
| 工作范圍 | 工作臺最大行程(X軸) | 700 | mm | |||
| 滑座最大行程(Y軸) | 400 | mm | ||||
| 主軸箱最大行程(Z軸) | 300 | mm | ||||
| 主軸鼻端至工作臺面尺寸 | 250-550 | mm | ||||
| 主 軸 | 錐孔(7:24) | BT30 | ||||
| 轉數范圍 | 10000 | r/min | ||||
| 主軸電機功率 | 3.7 | KW | ||||
| 主軸電機扭矩 | 17.7 | N.m | ||||
| 進 給 | 快速移動 | X軸 | 48 | m/min | ||
| Y軸 | 48 | |||||
| Z軸 | 36 | |||||
| 切削進給速度 | 30000 | mm/min | ||||
| 三軸拖動電機功率（X/Y/Z） | 1.2/1.2/1.2 | KW | ||||
| 刀庫 | 形式 | 轉塔式 | ||||
| 選刀方式 | 雙向就近選刀 | |||||
| 刀庫容量 | 14 | 把 | ||||
| 最大刀具長度 | 250 | mm | ||||
| 最大刀具重量 | 2.5 | kg | ||||
| 最大刀盤直徑 | 滿刀 | Φ80 | mm | |||
| 相臨空刀 | Φ125 | mm | ||||
| 換刀時間（刀對刀） | 1.8 | s | ||||
| 定位精度 | JISB6330 | JB/T 8771.4-1998 | ||||
| X軸 | ±0.005/300 | 0.010 | mm | |||
| Y軸 |
±0.005/300 |
0.010 | ||||
| Z軸 |
±0.005/300 |
0.010 | ||||
| 重復定位精度 | X軸 | ±0.003 | 0.008 | |||
| Y軸 | ±0.003 | 0.008 | ||||
| Z軸 | ±0.003 | 0.008 | ||||
|
機床輪廓 尺寸及重量 |
主機尺寸 | 2150×2150×2900 | mm | |||
| 主機重量 | 2400 | kg | ||||
|
|
