一、機床簡介
立式加工中心主要用于加工板類、盤類件、殼體件、模具等精度高、工序多、形狀復雜的零件，可在一次裝夾中連續完成銑、鉆、擴、鉸、鏜、攻絲及二維三維曲面，斜面的精確加工，加工實現程序化，縮短了生產周期，從而使用戶獲得良好的經濟效益。

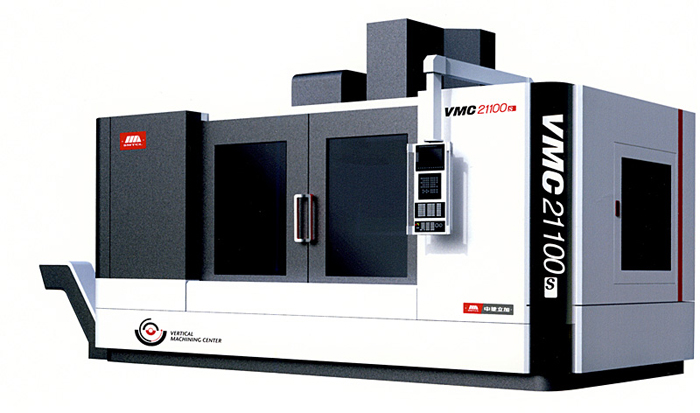

VMC21100S立式加工中心采用機電一體化結構，應用三維設計軟件（Pro/E）和有限元分析軟件（Ansys）進行優化設計，使機床結構設計更加合理。
二．主要規格及技術參數
| 產 品 型 號 | VMC21100S | 單位 | ||||
| 工作臺 | 工作臺尺寸 |
1000×2200 (外形1070×2400) |
mm | |||
| 允許最大荷重 | 3000 | kg | ||||
| T形槽尺寸 | 22×5 | mm×個 | ||||
|
加工 范圍 |
工作臺最大行程- X軸 | 2100 | mm | |||
| 滑座最大行程- Y軸 | 1000 | mm | ||||
| 主軸最大行程 - Z軸 | 850 | mm | ||||
|
主軸端面至 工作臺面距離 |
最大 | 1050 | mm | |||
| 最小 | 200 | mm | ||||
| 主 軸 | 錐孔 (7:24) | BT50 | ||||
| 轉數范圍 | 20～4500 | r/min | ||||
| 最大輸出扭矩 | 560 | N.m | ||||
| 主軸電機功率 | 22/26 | kw | ||||
| 主軸中心到立柱導軌面距離 | 1040 | mm | ||||
| 刀具 | 刀柄規格 |
MAS403 BT50 JT50 |
||||
| 拉釘型號 | MAS403 LDA-BT50 | |||||
| 進給 | 進給速度 | 1-4000 | mm/min | |||
| 快速移動 | X軸 | 15 | m/min | |||
| Y軸 | 15 | |||||
| Z軸 | 10 | |||||
|
三軸拖動電機（X/Y/Z） |
6/6/7 | kw | ||||
| 刀庫 | 刀庫形式 | 鏈?zhǔn)? | ||||
| 刀庫容量 | 32 | 把 | ||||
| 最大刀具長度 | 350 | mm | ||||
| 最大刀具重量 | 15 | kg | ||||
| 最大刀盤直徑 | 滿刀 | φ125 | mm | |||
| 相鄰空刀 | φ190 | mm | ||||
| 換刀時間(刀對刀) | 3.5 | s | ||||
| 機床定位精度 | JISB6330 | JB/T8771.4-1998 | ||||
| X 軸 | ±0.008/300 | 0.022 | mm | |||
| Y 軸 | ±0.008/300 | 0.020 | ||||
| Z 軸 | ±0.008/300 | 0.020 | ||||
| 重復定位精度 | X 軸 | ±0.005 | 0.013 | mm | ||
| Y 軸 | ±0.005 | 0.012 | ||||
| Z 軸 | ±0.005 | 0.012 | ||||
| 電氣總?cè)萘? | 50 | KVA | ||||
| 主 機 重 量 | 29000 | kg | ||||
| 機床外形尺寸 | 7075X4350X4372 | mm | ||||
|
|
